Шибер для вентиляции ( фото): вентиляционные шиберные задвижки и заслонки с электроприводом, круглый и прямоугольный шибер

Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс. Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.

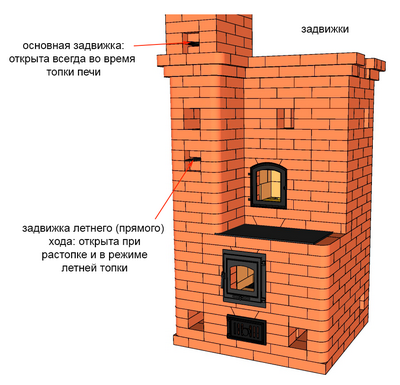

Принцип работы шибера в точности повторяет принцип действия печной заслонки, применяемой для регулирования тяги в трубе дымохода. Так, при розжиге топлива заслонку открывают, обеспечивая тем самым мощное движение воздушных потоков от поддувала до трубы. В процессе активной фазы горения – чуть перекрывают, предотвращая мгновенное прогорание топлива, а после того, как истлеют последние угольки – задвижку закрывают практически полностью, оставляя лишь небольшую щель.

Таким образом, печная задвижка играет роль регулятора тяги, позволяет контролировать скорость и интенсивность прохождения воздушных масс через дымоход. По такому же принципу работает вентиляционный шибер. Он то увеличивает, то ограничивает ток воздушных струй. Кроме того, заслонка выравнивает сопротивление воздушных потоков внутри воздуховода, регулирует их прохождение из основной его части в ответвления. Шиберные заслонки могут монтироваться на воздуховоды из любого материала, включая пластиковые.


Что такое шиберная задвижка

шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

Изготовление своими руками

Самостоятельное изготовление и установка невозможны без таких приспособлений под рукой:

  1. Маркеры.
  2. Циркуль.
  3. Рулетка.
  4. Керн.
  5. Сварка с электродами.
  6. Тиски.
  7. Плоскогубцы.
  8. Молотки.
  9. Метчик и масло, чтобы смазывать резьбу.
  10. Дрель.
  11. Отрезной и шлифовальный абразивные круги.
  12. Болгарка.

как изготовить шибер своими руками

изготовление шибера

Обязательно наличие листа нержавеющей стали отечественной марки 12×18н10т. Допустима её замена на импортный аналог AISI304. Стоимость выше, но срок службы тоже более продолжительный.

Минимальная толщина листа – 1,5-2,5 мм.

Понадобятся и другие материалы:

  • Прут для рамки из металла.
  • 2 болта на 8 мм.
  • Нержавеющая трубка на 6 мм.

Зачем нужна шиберная заслонка для дымохода

Как правильно пользоваться шибером на твердотопливном котле?

Шибер дымохода

Обязательными элементами печного отопления являются заслонки для дымохода. Традиционно, их основной функцией было сохранение тепла. Закрытая задвижка перекрывала возможность выхода продуктов горения в дымоход. В результате печь не просто нагревалась, а аккумулировала тепло, за счет того, что горячие дымовые газы не могли выйти наружу и отдавали свою тепловую энергию каналам. Но жизнь, как известно, не стоит на месте и технический прогресс тоже. Поэтому появилась возможность еще больше увеличить КПД кирпичной печи с помощью такого элемента, как шибер для дымохода.

Что дает шибер

Так же, как и традиционные заслонки для дымохода, шибер позволяет открыть или закрыть продуктам горения доступ в дымоход. Помимо этого он выполняет еще несколько полезных функций:

  • Регулирует тягу.
  • Сокращает расходование топлива.

В старых печах шибер, как правило, не устанавливался. Если хочется сделать печное отопление эффективнее, стоит установить это нехитрое устройство. Современные печи, как правило, уже имеют в комплекте фланец с шибером, но его можно приобрести и отдельно. Простейший шибер можно сделать и своими руками.

Прежде чем покупать или конструировать своими руками шиберную заслонку для дымохода, стоит разобраться с принципом ее работы. Во время топки печи задвижка частично перекрывает сечение трубы, позволяя дымовым газам выходить через трубу и, одновременно, регулирует силу тяги. После прекращения топки, путем полного закрытия заслонки для дымохода, выход газов прекращается. Регулирование силы тяги одновременно позволяет контролировать и изменять интенсивность и скорость горения топлива. В современных отопительных приборах шибер обязательно устанавливается в котлах.

Читать статью  Дисковый затвор

От традиционной задвижки шибер отличается несколькими параметрами:

  • Устойчивостью к высоким температурам (выдерживает нагрев до +900 градусов).
  • Устойчивостью к коррозии.
  • Возможностью перекрыть дымоход во время топки до 85% его сечения.
  • Хорошими показателями теплопроводности.

Технические характеристики

Конструкция шиберов полностью зависит от места их установки, температуры воздушных масс и формы воздуховодов. Все задвижки имеют абсолютно гладкую поверхность, что продиктовано работой в условиях перепадов температур и необходимостью регулярной очистки. Кроме того, заслонка должна иметь перфорацию либо быть оборудована щелевым отверстием. Это не позволит полностью закрыть приток свежего воздуха в помещение и обеспечит сохранение благоприятного микроклимата.


Шиберы бывают выдвижными и поворотными. Первые используются в вентсистемах с принудительной циркуляцией воздушных потоков, и представляют собой прямые задвижки, выполненные из стали. Их устанавливают перпендикулярно направлению движения потока. Такая конструкция позволяет контролировать объём прохождения воздуха и, при необходимости, изменять его.


Поворотные модели, именуемые дроссельными заслонками, могут устанавливаться на вентиляции с естественной тягой. Модели представлены в виде закреплённой на оси пластины, и приводятся в действие при помощи поворотной ручки. Ручка, в свою очередь, закрепляется на пластине посредством болта и гайки-барашка, и открывает задвижку на 10 градусов при каждом повороте. Все детали клапана изготавливаются из оцинкованной стали, и при необходимости дополнительно окрашиваются.

В приточно-вытяжных системах установка шиберов производится в разрыв воздуховода перед вентилятором. Такое расположение заслонки не позволяет электродвигателю вентилятора перегреваться: при запуске вентилятора заслонку закрывают, а после того, как количество оборотов достигнет рабочих параметров – открывают. В данном случае шибер выступает в роли пусковой заслонки, что увеличивает эффективность работы вентилятора и продлевает срок его службы.

Чертёж и схемы

Чертёж или схему для будущей задвижки разрабатывают до того, как приступать к дальнейшим работам. На тематических сайтах можно найти большое количество изображений.

Конструкция и принцип работы

Шибер состоит из двух элементов – неподвижного корпуса и подвижного затвора. В зависимости от направления движения затвора бывают выдвижные и поворотные модели. Самое простое строение у выдвижной задвижки, которую еще называют шиберным ножевым затвором. В нем перемещение затвора происходит перпендикулярно движению воздуха в канале – тонкая пластина выдвигается и легко перекрывает поток. В поворотных (дроссельных) моделях затвор поворачивается вокруг своей оси, постепенно блокируя проход в воздуховоде. Чем проще строение шиберного элемента, тем выше его надежность и дольше срок службы. Традиционно самыми надежными и неприхотливыми в эксплуатации считаются выдвижные задвижки.

Особенности монтажа

В большинстве случаев, задвижка для вентиляции устанавливается непосредственно перед выходом вентилятора. В случае, если их расположение совпадает, то конструкция называется пусковым шибером, тогда ее задача заключается в защите силовой установки вентилятора от перегрева.

Нужно понимать, что запускать вентилятор нужно только лишь тогда, когда шибер находится в закрытом положении. В противном случае на него будет влиять дополнительная нагрузка, что в свою очередь достаточно быстро приведет к выходу из строя электрического оборудования.

Важно!

если вы решили установить шибер в вентиляцию с прямым дымоходом своими руками, то вам необходимо знать, что в дальнейшем осуществлять техническое обслуживание и чистку такой конструкция достаточно сложно.

Как и любая другая конструкция, шиберная задвижка обладает своими особенностями монтажа. Различают два основных способа ее установки:

  • методика труба в трубу – механизм устанавливается в дымоход за счет своей конструкцию, такой принцип не подразумевает использование дополнительных крепежных элементов;
  • запорное устройство монтируется перед выходом из дымохода или же в печке, соответственно, становясь частью общей конструкции, в этом случае максимальное значение высота, на которой может располагаться шибер, не может превышать отметку в один метр.

Также имеется еще один метод монтажа шибера – фланцевый. В процессе его использования нужно уделять внимание двум факторам:

  • крепежные элементы, которые фиксируют отвод дыма, должны быть расположены на небольшом расстоянии от шибера, устанавливать их вместе с основным механизмов нельзя;
  • все крепежные элементы должны располагаться исключительно с одной стороны фланца;
  • в процессе монтажа соединения фланцевого типа нужно обеспечивать дополнительную герметизацию.

Использование задвижек в печи позволяет обезопасить себя от отравления угарным газом. Информация о способе сохранения тепла в печи передается из поколения в поколение. Все очень просто, пока горит пламя – заслонка не должны быть закрыта полностью. Как только огонь погас, шибер можно полностью закрывать.

Читать статью  Задвижка стальная с электроприводом с ответными фланцами

Задвижку, впрочем, как и любой другой механизм, создание которого не требует обязательного наличия специализированных инструментов, можно без проблем сделать самостоятельно. Для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы.

Практические рекомендации по выбору и монтажу: на что обратить внимание

Традиционно шибер ставят на выходе воздуховода перед вентилятором. Если вентиляционная сеть разветвленная, то есть смысл поставить отдельную заслонку на каждую ветвь ответвления. Их закрытие увеличит сопротивление воздуха и повысит эффективность работы вентиляции.

Для плотного прилегания запорной арматуры к канальному воздуховоду на соединительные стыки наносят герметизирующие и уплотнительные составы: силиконовый герметик, термоусадочную ленту, битумно-полимерную мастику. Но при установке шиберных задвижек на трубы вентиляционных систем достичь полной герметичности узла невозможно.
Поскольку шиберная заслонка в закрытом состоянии не обеспечивает полной герметичности вентсистемы, то такие модели не используют в аварийных вентиляционных системах, предназначенных для противопожарной безопасности.
Если деталь монтируется на воздуховодное оборудование с помощью фланцевого элемента, то он крепится как минимум 4 болтами. При вертикальной ориентации болты располагают с одной стороны. Если заслонка ставится в горизонтальном положении, то болтовые головки находятся сверху.

В зависимости от условий эксплуатации подбирают изделия из определенного материала. Для стандартной бытовой или промышленной вентиляции подойдут задвижки из оцинкованной стали.
Для помещений с повышенной влажностью используют вариант из нержавеющей стали. Шиберы из нержавеющей стали дороже, но долговечнее.

От правильного монтажа отдельных элементов зависит корректность работы системы вентиляции в целом. Знание принципов работы и конструктивных особенностей шиберов позволит домовладельцам корректно подобрать задвижку, использовать возможности воздуховодных каналов более эффективно.

Разновидности

Помимо конструктивных различий, шиберы отличаются друг от друга ещё по ряду признаков.

Форма

Конфигурация заслонок полностью зависит от формы сечения воздуховода и бывает круглой и прямоугольной. Лучшей пропускной способностью обладают воздуховоды круглого сечения, однако, в некоторых случаях в качестве вынужденных мер практикуется установка моделей квадратной и прямоугольной форм. Обычно это происходит, если требуется спрятать трубы воздуховода за мнимой стеной или потолком при минимуме свободного пространства. Эксплуатация электронагревателей с квадратным сечением также является одной из причин установки прямоугольных труб. Какой бы ни была форма воздуховода, шибер должен её в точности повторять.



Способ управления

По данному признаку задвижки подразделяют на несколько видов. Есть модели с ручным, автоматическим, пневматическим и гидравлическим способами управления. Выбор зависит от технических условий установки вентсистемы и личных предпочтений хозяина.

Материал изготовления

Для изготовления выдвижных и дроссельных заслонок используют высоколегированную, оцинкованную либо хромированную сталь. Благодаря эксплуатационным характеристикам материала, металлические модели отличаются высокой прочностью, долгим сроком службы и устойчивостью к агрессивным средам. Устройства хорошо переносят воздействие температур и пара, благодаря чему могут быть установлены в вентсистемы любых типов зданий без ограничения.



Способ монтажа

Установка шиберов может производиться двумя методами: фланцевым и раструбным. Первый предполагает использование монтажных фланцев, а при использовании второго задвижка вставляется в разрыв воздуховода при помощи раструбов.

Конструкция

По конструктивным решениям, шиберу для воздуховодов делятся на выдвижные и поворотные. И круглая, и прямоугольная задвижка может быть обоих типов. Определенная конструкция лучше подходит для использования в конкретных системах.

Выдвижной

Механизм выдвижного типа лучше всего подходит для дымоходов, в качестве исходных материалов для создания которых использовался металл или кирпич. Этот вид конструкции позволяет:

  • проходить воздушным потокам с минимальными потерями;
  • обеспечивать максимально-возможный уровень герметичность;
  • проводить чистку и техническое обслуживание дымохода без каких-либо сложностей.

Поворотный

Задвижка поворотного типа используется не так часто. Механизм функционируют за счет прута, расположенного в центре. На не крепится металлический лист, который вращается вокруг своей оси. За счет этого и происходит регулировка пространства и его перекрытие.

Поворотный шибер также называют дроссельной заслонкой. Ее конструкция достаточно проста и ее без проблем можно сделать своими руками. Однако поворотная задвижка применяется достаточно редко. Это обусловлено тем, что движущаяся часть механизма обладает низким уровнем прочности, вследствие чего, требует периодической замены.

Разновидности вентиляционных шиберов

Современное производство предлагает максимально разнообразный набор клапанов, предназначенных для использования в вентиляционных системах. Однако всю существующую совокупность видов шиберов можно сгруппировать по нескольким категориям:

Категория Виды клапанов
Форма Круглый, прямоугольный
Конструктивное исполнение Выдвижной, поворотный
Тип управления Ручной, с электроприводом, пневматический, гидравлический
Способ установки Установка в раструб, установка при помощи фланцев
Материал Из нержавеющей стали, из легированной стали, из хромированной стали

Форма шиберов обуславливается формой вентиляционной шахты – чаще всего применяются круглые задвижки, однако в отдельных случаях необходимы клапаны именно прямоугольной формы:

  • Имеется необходимость в скрытии шибера при обеспечении минимально возможного использования пространства.
  • При монтаже вентиляционных систем, использующих электронагреватели, поскольку они сами преимущественно прямоугольные.
Читать статью  Клиновые задвижки

Отличия шиберов

Частые ошибки и проблемы при установке

Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:

  1. Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
  2. Угарному газу некуда выходить, отверстия нет.
  3. Поверхность недостаточно гладкая.
  4. Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
  5. Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
  6. На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.

Материал изготовления

Для изготовления выдвижных и дроссельных заслонок используют высоколегированную, оцинкованную либо хромированную сталь. Благодаря эксплуатационным характеристикам материала, металлические модели отличаются высокой прочностью, долгим сроком службы и устойчивостью к агрессивным средам. Устройства хорошо переносят воздействие температур и пара, благодаря чему могут быть установлены в вентсистемы любых типов зданий без ограничения.

Самостоятельная установка шиберной задвижки

Если необходимо смонтировать шибер для кирпичной печи, находящейся в доме, следует поступить так:

  • прежде всего, выкладывают первый ряд трубы дымохода из кирпичей;
  • далее выполняют следующий кирпичный ряд и делают в нем отверстие для шиберной задвижки;
  • В одном из кирпичей, выложенных во втором ряду, нужно создать паз для ручки для задвижки камина, печки.

Паз представляет собой выемку или щель, куда может поместиться предмет определенного размера. Это простая работа, с которой способен справиться каждый.

Также шибер устанавливают для нагревательных котлов. Он позволяет управлять отводом газовых частиц, что приводит к повышению КПД и экономному расходованию топливных ресурсов.

Шиберная заслонка является основной гарантией противопожарной безопасности при организации печного отопления, она обязательная деталь в вентиляционной трубе, дымоходе и котле.

Шибер представляет собой одну из разновидностей регулирующего и запорного устройства, предназначенного для установки в вентиляционную систему. Устройство данного элемента совсем не сложное, по принципу действия и внешнему виду деталь похожа на печную задвижку для трубы.

Главной составной частью шибера считается металлический лист, перекрывающий при необходимости поток воздуха.

Виды шиберных заслонок

  • Классическая дроссельная задвижка поворотного вида. Функционирует такой шибер за счет вращательного движения внутри воздуховода. Состоит такая шиберная установка из металлического корпуса и съемного вращательного диска. В случае длительного применения он может стать неисправным, но заменить деталь будет несложно. Выполнить данную процедуру можно собственными силами. Всю конструкцию дроссельной установки классического типа даже при отсутствии определенных умений по силам сделать своими руками. Это вид шибера отличается удобным использованием, ему не требуется постоянный контроль владельца недвижимости.
  • Воздушная шиберная задвижка дымохода. Относится к регулирующим деталям, контролирующим количество топлива в топочной камере. Управление рабочим процессом осуществляется автоматически.

Классификация

Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:

  • по форме – круглые и прямоугольные;
  • по конструктивному исполнению шибер может быть выдвижным или поворотным;
  • по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
  • по способу монтажа – с использованием фланцев или же по методике установки в раструб;
  • по материалу изготовления – антикоррозионная, легированная или хромированная сталь.

Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

Круглый

Как уже было сказано, используемая форма шибера зависит от формы вентиляции. Соответственно, применение круглого шибера для воздуховода возможно лишь в том случае, если его форма совпадает с трубами системы.

Прямоугольный

Прямоугольный шибер для вентиляции используется гораздо чаще, чем задвижки круглой формы. Помимо труб, его также можно устанавливать в дымоходы, водоотводы, системы сточных вод и т.д.

Более того, в некоторых ситуациях, для вентиляции можно использовать исключительно прямоугольный шибер. Таких случаев два.

  1. В случае наличия необходимости скрытия задвижки при условии минимального количества свободного места.
  2. В процессе установки систем вентиляции, конструкция которых предусматривает использования электрических нагревателей.

Поворотный дроссельный

поворотный дроссельный шибер

Поворотные задвижки не так широко распространены по сравнению с предыдущим вариантом. Функционирование основано на пруте, который расположен в центре. На нём устанавливается металлический лист с вращением вокруг собственной оси. За счёт этого пространство регулируется, перекрывается при необходимости.

Это простая конструкция, которую без проблем можно изготовить собственными силами. Но движущаяся часть механизма не может похвастаться высокой надёжностью. Требуется периодическая замена, связанная с дополнительными тратами.

Для установки применяют раструбный и фланцевый метод. Различия кроются в элементах для крепления, которые становятся актуальными в каждом случае.

Расчёт размера

Причиной неправильной работы воздухоотвода может стать даже лишний зазор в несколько миллиметров.

Пошаговые действия для решения вопроса выглядят следующим образом:

  1. Сначала берут рулетку, чтобы измерить величину внутреннего канала.
  2. К результату прибавляют 20-30 мм. Итог – размер наружной рамки.
  3. Проём для выпуска газа обязателен для готовой задвижки.
  4. Положение для сварочных отверстий тоже отмечают точно, насколько это возможно.
