Конструкция и принцип работы обратного клапана для вентиляции, выбор подходящей модели и монтаж

В вентсистемах с целью предотвращения неправильного движения воздуха применяются специальные устройства — обратные клапаны для вентиляции.

Само название говорит о том, что они предназначены для предотвращения обратного движения, в нашем случае — воздуха. Обратный клапан — один из основных элементов правильно оборудованной вентиляции.

Данный материал поможет разобраться в конструктивных особенностях этого устройства, его разновидностях, правилах выбора и монтажа.

Для чего нужен обратный клапан на вентиляцию

схема движения воздуха

Для того чтобы понять для чего нужен обратный клапан в вентиляции, разберемся в понятии «обратная тяга». Обратная тяга — это недостаточная разреженность в вентканале, которая препятствует выведению загрязненного воздуха из помещения.

Причин у этого явления предостаточно:

  • выход венттрубы находится в зоне ветрового подпора;
  • сильный ветер;
  • высокая влажность;
  • сквозняки в помещении;
  • дефицит протока воздуха из-за недостаточного сечения приточных каналов.

Устройство, предотвращающее возврат воздуха по вентсистеме в комнату, называется обратным клапаном. Этот агрегат является преградой для движения воздуха по вентканалу извне.

Устройство и принцип работы

обратный клапан вентиляции

Клапан на вентиляцию устроен достаточно просто и представляет собой трубу с закрепленной внутри затворной шторкой, которая раскрывается только в одном направлении. Данные приборы изготавливаются под размеры и форму соответствующих вентканалов.

Конструкция прибора имеет следующие составляющие:

  • корпус;
  • створки, установленные на стержень;
  • выступ, ограничивающий ход створки на открывание/закрывание;
  • возвратная пружина.

Как же работает воздушный клапан для вентиляции? Принцип его работы очень простой. Установленная шторка имеет всего 2 положения — открытое и закрытое.

Когда потоком воздуха из здания создается давление на створку, она открывается. В закрытом состоянии заслонка прилегает плотно к стенкам вентканала и преграждает ход воздуху.

Применение

схема применения

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

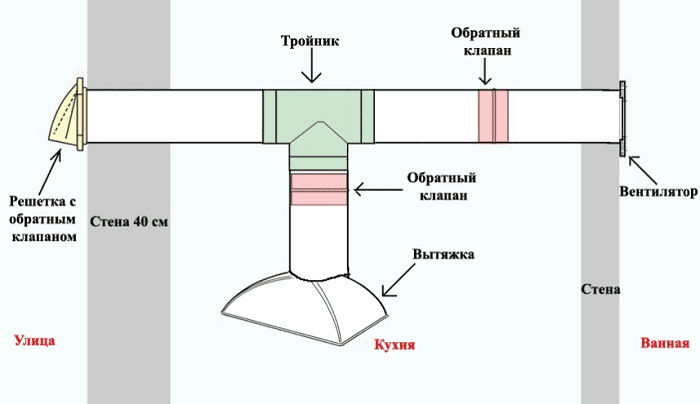

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Читать статью  Задвижки стальные

Вентиляция естественного типа

естественная вентиляция

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Конструктивные типы и их особенности

виды обратных клапанов

По конструктивным особенностям различают 4 типа обратных клапанов для вентиляции:

  1. мембранные;
  2. однолепестковые;
  3. «бабочки»;
  4. решетки.

Рассмотрим каждый из них.

Мембранного типа

клапан с гибкой мембраной

Конструкция мембранного обратного клапана идеально подходит для вентсистем естественного типа.

Это обусловлено конструктивными его особенностями, а именно: тонкая шторка клапана способна реагировать на незначительные передвижения воздуха, что является важнейшим критерием для естественной вентиляции.

Подобие мембранного затворного устройства можно сделать из подручных средств, разместив в вентиляции за декоративной решеткой пленку из легкого эластичного материала, например, из лавсана.

Лепестковый

лепестковый клапан

В отличие от мембранного устройства, в однолепестковом смонтирована заслонка из жесткого материала, которая крепится к одной оси. Створка открывается однонаправленно и пропускает необходимый объем воздуха, в зависимости от интенсивности его подачи.

Читать статью  Задвижка с обрезиненным клином фланцевая чугунная мягкоуплотняющая PN16 DN40-600 со штурвалом / Resilient seated gate valve, из ВЧШГ, ABRA A4016 F4 (F5 - под заказ), 30вч39р (30ч39р)

Отсутствие воздушного напора приводит к закрытию лепестка, тем самым блокируется прохождение воздуха обратно в комнату.

Данного типа устройства в основном применяются в принудительных системах вентиляции и могут оснащаться возвратными пружинами или электроприводом.

В обоих случаях сигналом для открывания створки является включение вентилятора, который нагнетает воздух. Соответственно, когда вентилятор отключается, и напор воздуха снижается, затвор устройства закрывается.

Регулировка угла поворота заслонки напрямую будет зависеть от величины давления, оказываемого на нее.

Лепестковые модели также нашли применение в приточных вентиляциях. Регулировка проходного сечения прибора осуществляется вручную, путем изменения положения заслонки.

Клапан «бабочка»

клапан бабочка

Обратный клапан «бабочка» для вентиляции конструктивно ничем не отличается от предыдущего типа, за исключением наличия двух лепестков вместо одного. Название «бабочка» прибор получил за свое сходство во время работы с крыльями бабочки.

Ось крепления створок находится в центре, а одинаковые по размеру шторки открываются одновременно под напором воздуха, создаваемого вентилятором. Закрытие лепестков происходит за счет возвратных пружин.

Установка клапанного механизма «бабочка» оправдана при диаметре вентшахты от 300 мм.

Решетка

вентиляционная решетка

Достаточно популярным решением является монтаж в системе вентилирования так называемых инерционных (гравитационных) решеток. Жалюзийный принцип работы шторок клапана данного типа отличает его от других.

Гравитационный обратный клапан принято монтировать на выходном отверстии венттрубы. Решетки имеют декоративное оформление, поэтому не испортят внешний вид стены, а может быть, даже смогут украсить.

Инерционные решетки применяются в нагнетательных системах и не подойдут для естественной вентиляции, т.к. для их работы необходим сильный поток воздуха.

Характеристики и свойства

характеристики обратных клапанов

Несмотря на простейшую конструкцию затворных приборов, они могут различаться по некоторым критериям:

По форме и размерам . Могут иметь форму круга, квадрата или прямоугольника. Наиболее популярным является прямоугольный обратный клапан.

Применение той или иной формы обусловлено размерами и формой воздушного канала, в который монтируется затворное устройство. Бытовые приборы обычно имеют округлую форму и ограничиваются диаметром 100-150 мм.

Диаметр же производственных устройств может достигать 800-1000 мм.

По материалу . Обратные клапаны могут быть алюминиевыми, стальными или пластиковыми. Самым распространенным в быту является пластиковый обратный клапан вентиляции.

Это оправдано из-за относительной дешевизны материала, а также из-за свойств пластика, которые позволяют сделать конструкцию легкой, достаточно прочной и бесшумной.

В промышленности, где высокие требования к производительности и надежности вентиляционных агрегатов, рекомендуется устанавливать металлические модели обратных клапанов.

Они имеют большую степень надежности и устойчивости к воздействиям агрессивной среды. Главным врагом устройств, выполненных из оцинкованной стали, конечно, является конденсат, который вызывает коррозию металла.

Поэтому от качества и толщины цинкового покрытия напрямую будет зависеть и срок службы агрегата.

По способу монтажа различают горизонтальные и вертикальные типы устройств. Выбор того или иного вида зависит от технических характеристик конкретного воздуховода и его места установки.

Вертикальный тип монтируется в потолке, горизонтальный — в стене.

По способу управления . Устройства могут иметь ручной или электрический режим работы. Ручное управление позволяет пользователю регулировать сечение воздуховода путем ручной настройки степени открытия заслонки клапанного механизма.

Читать статью  Принцип работы теплового насоса. Как работает тепловой насос?

Данный тип управления получил распространение при монтаже гравитационной вентиляции.

Модели с электроприводом работают в связке с электровентиляторами и управляются в автоматическом режиме, исходя из объема и воздушного напора.

Электрические клапаны могут управляться электронными датчиками, которые отслеживают мощность вращения вентилятора и, исходя из этих данных, регулируют степень открывания лепестков.

Также для ванной популярным решением является монтаж вытяжки с датчиком влажности, который регулирует степень раскрытия створок.

По наличию подогрева . Наличие подогрева в конструкции — очень важный параметр.

С помощью этой функции предотвращается обледенение и образование конденсата на элементах устройства.

По конструкции различают мембранные, однолепестковые, «бабочки» и решетки. Каждый из типов был описан выше.

Выбор оптимальной модели

клапана для вентиляции

Факторы, влияющие на то, какой обратный клапан для вентиляции выбрать:

Форма и диаметр вентканалов . Выбирать затворное устройство необходимо под конкретный воздушный канал. Сечение и геометрические формы различаются и подбираются, исходя из параметров определенных вентсистем.

От этих показателей будет зависеть пропускная способность конструкции.

Материал изготовления играет большую роль при выборе затворного устройства. Так, например, металлическое вряд ли сможет подойти для бытовых целей из-за высоких показателей шума.

А пластиковые модели не смогут обеспечить высокую производительность системы вентиляции в производственных помещениях, т. к. пластиковые элементы от высоких нагрузок будут быстро изнашиваться.

Назначение и устройство . Ранее мы отмечали, что обратный клапан должен подбираться в соответствии с характеристиками вентканала. Также нужно учитывать мощность вентилятора, который используется в системе.

Степень чувствительности лепестков устройства должна соответствовать этому показателю. И выбор типа устройства непосредственно будет зависеть от его назначения.

Некоторые вентиляторы, представленные на рынке, комплектуются соответствующим обратным клапаном.

Условия эксплуатации . При низких температурных условиях целесообразно применять клапанные устройства с подогревом, особенно это касается моделей, изготовленных из стали.

Правила установки

  1. Сечение и форма обратного клапана должны соответствовать параметрам вентиляционных труб.
  2. Как уже отмечалось ранее, монтаж может проводиться как внутри вентшахты, так и снаружи. Поэтому первоначальной задачей является определение места монтажа в схеме вентиляции. От этого будет зависеть качество работы всей вентиляционной системы.
  3. Количество затворных устройств должно соответствовать количеству вентиляционных вытяжных отверстий. В каждый канал необходимо устанавливать отдельный прибор. Это нужно для того, чтобы в случае отключения одного вытяжного устройства в системе в другом не создавалась обратная тяга.
  4. Устанавливать обратные клапаны вентиляции надо в доступном месте. В процессе эксплуатации необходимо проводить периодическую очистку приборов от налипших загрязнений. Так проводится профилактика и продлевается работоспособность заслонок.
  5. При планировании вентиляции установка отдельного затворного устройства может и не понадобиться, т. к. во многих моделях вентиляторов и вытяжных устройств этот прибор уже встроен. Таким примером может служить вентиляция в ванной, которая осуществляется с помощью вентилятора, оборудованного обратным клапаном.

В заключение

Подводя итог всему вышесказанному, можно отметить, что обратный клапан — это один из основных элементов правильно организованной вентиляции. Данное устройство предохраняет жилище от проникновения внутрь нежелательных потоков воздуха.

В статье были представлены сведения о назначении, принципах работы, критериях выбора различных моделей подобного оборудования.

Важность описанного устройства трудно переоценить, ведь правильно подобранные элементы вентиляционной системы являются гарантией здорового микроклимата в помещении.
