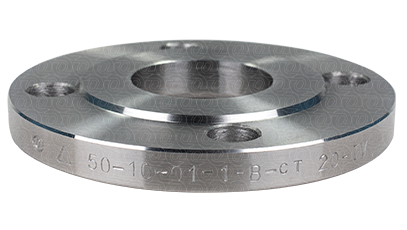

Фланец стальной 1-50-10 ГОСТ 33259-2015

Фланец стальной 1-50-10 ГОСТ 33259-2015

Фланец стальной 1-50-10 ГОСТ 33259-2015

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.

Фланец стальной 1-50-10 ГОСТ 33259-2015

Фланец стальной 1-50-10 ГОСТ 33259-2015 В наличии
+375 (29) 778-62-94
+375 (17) 221-62-94

Описание

Фланец Ду 50, Ру 10, ГОСТ 12820-80 ГОСТ 33259-2015

Фланец — элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.

Особенности и характеристики фланцев.

1. Фланцы различают по конструктивным исполнениям.
— ГОСТ 33259-2015ГОСТ 12820-80 — фланец стальной плоский приварной.
— ГОСТ 12821-80 — фланец стальной приварной встык.
— ГОСТ 12822-80 — фланец стальной свободный на приварном кольце.

При монтаже фланец стальной плоский приварной «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.

Фланец стальной приварной встык предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца).

Стальной свободный фланец на приварном кольце состоит из двух частей — фланца и кольца. Фланец и кольцо должны быть одного условного диаметра и давления.

К конструктивным особенностям также относятся:
— Условный проход. Обозначается как Ду и измеряется в мм.
— Условное давление. Обозначается как Ру и измеряется в кгс/см2.
— Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
— Материал.

Читать статью  Холодный кошелек и принципы его работы

2. Технологические характеристики фланцев.

Условный проход. Его обозначения и особенности.
Условный проход не является внешним диаметром трубы, а обозначает проход (сечение), по которому протекает среда через фланцевое соединение.

Давление. Одной из важных особенностей является условное давление, которое может выдержать фланцевое соединение. Показатели по давлению зависят от геометрических размеров фланца и исполнения уплотнительной поверхности. Фланец стальной плоский приварной (ГОСТ 12820-80) и фланец стальной свободный на приварном кольце (ГОСТ 12822-80) выдерживают давление до 25 кгс/см2, а фланец стальной приварной встык (ГОСТ 12821-80) выдерживает давление до 200 кгс/см2.

Данный показатель может выражаться в различных единицах измерения: кгс/см2, Па, МПа, атм, бар. Единицей измерения при производстве и обозначении фланцев является кгс/см2.

Таблицы для подбора фланцев, согласно их геометрических и конструктивных параметров.
Ру 10 (1,0 МПа)
Ду Дн Внутренний диаметр (dв) Наружный диаметр (D) Межцентровое (D1) Диаметр зеркала (D2) Количеств. отверстий Диаметр отверстий (d) Толщина зеркала (b) Высота зеркала (h) Масса, кг.
15 18 19 95 65 47 4 14 12 2 0,51
20 25 26 105 75 58 4 14 14 0,74
25 32 33 115 85 68 4 14 14 0,89
32 38 39 135 100 78 4 18 16 1,4
40 45 46 145 110 88 4 18 18 3 1,71
50 57 59 160 125 102 4 18 18 2,06
65 76 78 180 145 122 4 18 20 2,8
80 89 91 195 160 133 4 18 20 3,19
100 108 110 215 180 158 8 18 22 3,96
125 133 135 245 210 184 8 22 24 5,4
150 159 161 280 240 212 8 22 24 6,62
200 219 222 335 295 268 8 22 24 8,05
250 273 273 390 350 320 12 22 26 10,65
300 325 325 440 400 370 12 22 28 4 12,9
350 377 377 500 460 430 16 22 28 15,85
400 426 426 565 515 482 16 26 30 21,26
500 530 530 670 620 585 20 26 32 27,7
600 630 630 780 725 685 20 30 36 5 39,4
Ру 16 (1,6 МПа)
Ду Дн Внутренний диаметр (dв) Наружный диаметр (D) Межцентровое (D1) Диаметр зеркала (D2) Количеств. отверстий Диаметр отверстий (d) Толщина зеркала (b) Высота зеркала (h) Масса, кг.
15 18 19 95 65 47 4 14 14 2 0,61
20 25 26 105 75 58 4 14 16 0,86
25 32 33 115 85 68 4 14 18 1,17
32 38 39 135 100 78 4 18 18 1,58
40 45 46 145 110 88 4 18 20 3 1,96
50 57 59 160 125 102 4 18 22 2,58
65 76 78 180 145 122 4 18 24 3,42
80 89 91 195 160 133 4 18 24 3,71
100 108 110 215 180 158 8 18 26 4,73
125 133 135 245 210 184 8 18 28 6,38
150 159 161 280 240 212 8 22 28 7,81
200 219 222 335 295 268 12 22 30 10,1
250 273 273 405 355 320 12 26 31 14,49
300 325 325 460 410 370 12 26 32 4 17,78
350 377 377 520 470 430 16 26 34 22,88
400 426 426 580 525 482 16 30 38 31
500 530 530 710 650 585 20 33 48 57,01
600 630 630 810 770 685 20 36 50 5 80,03
Читать статью  Принцип работы теплового насоса. Как работает тепловой насос?

Характеристики

Основные
Вид фланца Плоский
Материал фланца Сталь
Тип присоединения Фланцевое
Условный проход 50 мм
Рабочая среда Неагрессивная среда, Вода, Воздух, Газ, Жидкая среда, Масло, Пар, Пароводяная смесь
Рабочее давление 10 бар
Вес 2.06 кг
Гарантийный срок 3 лет
