С распространением использования запорной арматуры в начале 19 века была разработана и принята таблица фигур запорной арматуры. В ней были установлены ряд правил для более легкого и удобного чтения и обозначение различных исполнений запорной арматуры. Так как задвижка — это только один из видов запорной арматуры имеет смысл указать как будет выглядеть маркировка задвижек с электроприводом, на примере 30с941нж.

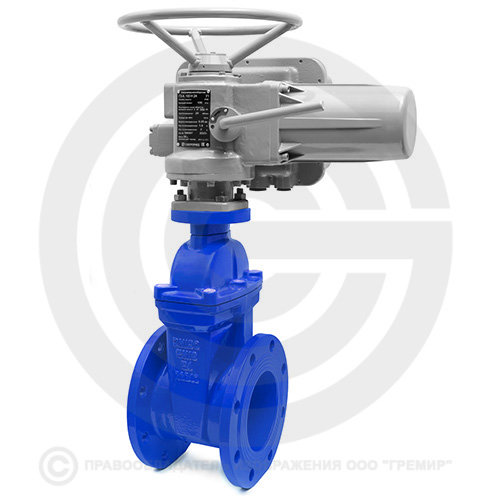

Автоматическая задвижка для воды с электроприводом. Классификация задвижек с электроприводом.

Рис. 5: Задвижка 30с941нж

«30» – обозначает непосредственно тип арматуры, а именно задвижки.

«9» – тип используемого привода, в данном случае электромоторный.

«41» – обозначает номер изделия на заводе-изготовителе.

«нж» – материал уплотнителя, нержавеющая сталь.

Остальные типы маркировки указаны на рис. 6.

Рис. 6: Таблица фигур запорной арматуры

Другим важным параметром при выборе задвижки является DN (или ДУ). DN принятый современный стандарт обозначения условного прохода. ДУ (диаметр условный) устаревшее название, постепенно выходящее из оборота. Условный проход обозначает внутренний диаметр трубы, выраженный в миллиметрах. Например, DN50 (или ДУ50) обозначает трубу с внутренним диаметром в 50 мм. Условным размер называют не случайно, т.к. при изготовлении труб выдержать точные размеры внутреннего диаметра не имеет экономического смысла, поэтому он может в небольших пределах варьироваться, однако считать этот размер точным нельзя.

Не менее важным является параметр PN (или РУ) обозначающий предел давления, при котором обеспечена нормальное функционирование устройства. Например, PN15 означает, что данное изделие гарантирует функционирование при давлении в системе в 15 Бар.

Соответственно в зависимости от исполнения задвижки и диаметра трубы на котором она будет использоваться осуществляется подбор типа электропривода к данной задвижке. Разница в использовании электропривода на трубу с ДУ50 и ДУ600 очевидна, поэтому на один и тот же тип задвижки может выбираться разный электропривод.

Из отечественных изготовителей приводов самыми распространенными являются изделия заводов ОАО «ЗЭиМ» и ОАО «Тулаэлектропривод». Наибольшее распространения получили двигатели серии ПЭМ-А11 использующиеся на самые распространенные размеры труб от ДУ50 до ДУ150.

Автоматическая задвижка для канализации. Конструкция задвижек:

Автоматическая задвижка для воды с электроприводом. Классификация задвижек с электроприводом. 01

Задвижка – тип запорной трубопроводной арматуры , предназначенный для перекрытия неагрессивной рабочей среды преимущественно с высокими показателями температуры и давления.
Запорный элемент в задвижках перемещается перпендикулярно оси потока рабочей среды.
Перекрытие потока происходит за счет поступательно-вращательного движения шпинделя, который перемещает клин из верхнего положения в нижнее.
В отличие от кранов и затворов, которые открываются при повороте шпинделя на 90°, задвижки являются многооборотной арматурой. Плавное постепенное перекрытие потока обеспечивает отсутстие резких перепадов давления, а плавное открытие препятствует возникновению гидроудара. Именно из-за этих свойств задвижки используются преимущественно в магистральных технологических и транспортных трубопроводах диаметрами от 15 до 2000 мм.
По конструкции запорного органа задвижки можно разделить на клиновые и шиберные задвижки.

Автоматическая задвижка для воды с электроприводом. Классификация задвижек с электроприводом. 02

В клиновых задвижках сёдла в корпусе расположены под небольшим углом друг к другу, а затвор представляет собой устройство в виде клина — жёсткого, упругого или двухдискового, который в положении «закрыто» плотно входит в пространство между сёдлами. Со временем герметичность такой задвижки может быть нарушена из-за сильного трения в крайнем закрытом положении.

Задвижки с обрезиненным клином являются модификацией клиновых задвижек. Задвижки с обрезиненным клином имеют гладкий полный проход, благодаря чему в момент перекрытия рабочего потока не возникает сильного трения. Обрезиненный клин задвижки призван обеспечивать высокие показатели герметичности и прочности, а также бесперебойную работу запорной арматуры, даже при резких перепадах температурного режима. Еще одна черта, характерная для задвижек такого типа, — низкие крутящие моменты при управлении.

Читать статью  Затвор коф с углеродистой стали

Автоматическая задвижка для воды с электроприводом. Классификация задвижек с электроприводом. 03

Шиберные задвижки являются разновидностью параллельной задвижки. Шиберные задвижки применяются в тех случаях, когда допускается одностороннее направление потока рабочей среды и не требуется высокая герметичность запорного органа. Они предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы и другие, загрязнённые механическими примесями среды. Иногда затвор выполняется ножевым для разрушения частиц в рабочей среде, в этом случае задвижки называются шиберными ножевыми.

Большое значение для работы и области применения задвижек имеет расположение ходового узла. Он может быть расположен внутри задвижки в рабочей среде или вне полости корпуса. Иными словами, задвижки бывают с выдвижным штоком и с невыдвижным штоком.

Автоматическая задвижка для двери. Назначение дверной задвижки

Главное отличие щеколды от обыкновенного замка заключается в одностороннем способе открывания. Задвижка предотвращает проникновение сквозь дверь в то время, когда хозяева находятся внутри помещения. Открыть снаружи её практически невозможно.

Конструктивно щеколда представляет собой металлический (или в редких случаях деревянный) стержень (ригель), который приводится в движение вручную или при помощи электрического импульса. В закрытом положении задвижка фиксирует полотно путём зацепления с дверной коробкой. Поскольку рама неподвижна и жёстко вмурована в стену, открыть створку, не сломав выдвижной язычок, очень сложно.

Корпус дверной задвижки снабжён установочными отверстиями

Традиционно задвижку закрывают на ночь, когда все члены семьи находятся дома. Поэтому часто щеколду также называют ночной задвижкой.

Выгоды от установки дверной щеколды:

  • усиление прочности двери, защита от взлома (задвижка, по сути, представляет собой дополнительный замок, который невозможно вскрыть снаружи);
  • меньший износ замков (выполняя функцию «внутреннего» замка, задвижка заметно продлевает срок службы остальных запорных устройств, сама при этом практически не изнашивается);
  • служит временной заменой замков на время их снятия, например, для ремонта.

Однако в некоторых случаях устанавливать ночную задвижку в жилых помещениях не рекомендуется:

  1. Когда в доме (или отдельной комнате) проживает пожилой человек с ограниченными физическими возможностями. Неожиданное обострение болезни может привести к тому, что человек не сможет самостоятельно отпереть дверь, закрытую на щеколду.
  2. Присутствие несовершеннолетних детей. Играя, ребёнок может задвинуть засов щеколды, а открыть самостоятельно не сумеет или не захочет.
  3. Домашние животные, особенно собаки и коты. В прыжке на дверь домашний питомец может случайно зацепить рычаг ригеля и затворить дверь. Естественно, обратное действие окажется им не под силу.

Если всё же задвижка необходима, специалисты рекомендуют устанавливать радиоэлектронные механизмы. В них передвижение запорного ригеля осуществляется при помощи брелка дистанционного управления.

Автоматическая задвижка с электроприводом. Устройство электропривода задвижки

Автоматическая задвижка с электроприводом. Устройство электропривода задвижки

Клиновая задвижка по праву считается одним из наиболее распространенных и востребованных типов запорно-регулирующей арматуры.

Перекрывание течения рабочей среды осуществляется посредством клина, который перпендикулярно опускается между двумя седлами. Угол клина и угол седел должен быть идентичным.

Клин может приводиться в движение от гайки, которая крутиться вручную, или от привода. Наиболее практичным и удобным из сегодня существующих приводов является электропривод. Ему посвящена данная статья.

Электропривод представляет собой сложный многокомпонентный механизм, целью которого является поступательно-возвратное воздействие на шпиндель запорной арматуры.

Шпиндель, соответственно, соединен с запорным элементом (клином).

Электропривод может использоваться не только для перевода арматуры между режимами «закрыто», «открыто», но и для регулирования положения (напора среды), для диагностики и определения положения, прочее.

Устройство электропривода задвижки включает в себя: • электродвигатель. Является, пожалуй, главным компонентом привода. Выступает в качестве источника движения. Сегодня в приводах арматуры чаще всего используются электродвигатели переменного тока; • редуктор. Преобразует и передает вращение электродвигателя на шпиндель арматуры; • концевые и промежуточные выключатели.

Первые срабатывают при достижении шпинделем конечных положений «открыто», «закрыто». Промежуточные срабатывают при заданном положении запорного элемента (клина); • указатель положения и датчики привода. Указатель позволяет узнать степень открытости арматуры. Датчик выполняет схожую функцию, однако передает информацию на удаленные электронные устройства.

Читать статью  Что такое серия на задвижках

Это позволяет осуществлять дистанционное управление арматурой;

• блок управления. Позволяет реализовывать дистанционное управление посредством цифровых интерфейсов. Можно объединять приводы в сеть, если того требует технологический процесс.

Устройство электропривода задвижки также имеет крепления к арматуре (обычно используются фланцы), электрические соединения, разъемы для подключения к промышленной сети (там, где развита АСУ ТП).

Виды электроприводов задвижек

Важным моментом эксплуатации электроприводов является безопасность. В первую очередь это касается взрывоопасности: • рабочей среды; • технологических процессов на предприятии;

• окружающего пространства в общем.

По взрывоопасности существует два основных типа приводов:

• общепромышленные. Они используются на взрывобезопасных производствах. Здесь устройство электропривода задвижки оборудуется пылевлагозащитой, защитой от коррозии. Также учитывается максимальный перепад температур в окружающей среде. Чем сложнее условия эксплуатации, тем сложнее конструкция. Вместе с тем производитель старается не перегружать устройство электропривода задвижки излишними деталями, чтобы это не сказалось на производительности. Такой тип привода используется для любых негорючих сред (жидких, газообразных, абразивных);
• взрывозащищенные. Здесь устройство электропривода задвижки сложнее общепромышленных. В частности, применяется электрооборудование, которое безопасно контактирует с горючими средами (неспособное вызвать взрыв). Может использоваться муфта ограничения крутящего момента. Используются в нефтегазовой, нефтеперерабатывающей промышленности, на шахтах, рудниках.

Монтаж электропривода

Установка электропривода сложнее установки задвижки. Чтобы смонтировать арматуру в трубопровод, достаточно соединить фланцы или приварить. Для монтажа электропривода необходимо знание принципиальной схемы электросети на предприятии, правильный подвод проводов и правильное подключение в соответствии со всеми нормами.

Особое внимание следует уделять подключению информационного кабеля, по которому информация подается на блок управления. Устанавливать электропривод можно не только непосредственно на задвижке, но и на некотором отдалении от нее. Такая возможность значительно облегчает жизнь в труднодоступных неудобных местах.

Доверять монтаж рекомендуется квалифицированным специалистам, которые знают устройство электропривода задвижки.

Завод «Адмирал» занимается изготовлением задвижек для различных сфер применения. Мы предоставляем услуги по доработке под конкретный объект, а также выполняем индивидуальные заказы.

Задвижки могут комплектоваться электроприводами/редукторами по желанию заказчика. От правильности выбора зависит надежность и длительность бесперебойной эксплуатации задвижки.

На наших задвижках используются электроприводы производства AUMA и Тулаэлектропривод. Данные компании пользуется репутацией надежных поставщиков электротехнической продукции.

Срок службы колеблется от 5 для червячных, ползунковых до 12 – для цилиндрических.

Автоматическая задвижка для отопления. Запорная арматура

Автоматическая задвижка для отопления. Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

Автоматическая задвижка для отопления. Запорная арматура

    запорные клапаны;
  • шаровые краны;
  • игольчатый вентиль;
  • задвижки.

Автоматическая задвижка для отопления. Запорная арматура

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Автоматическая задвижка для отопления. Запорная арматура

Шаровый кран – это запорная арматура для радиаторов отопления , которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

Автоматическая задвижка для отопления. Запорная арматура

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Читать статью  Полезные функции обратных клапанов для воды. Классификация и размеры устройств

Запорные клапаны

Автоматическая задвижка для отопления. Запорная арматура

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Автоматическая задвижка для отопления. Запорная арматура

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

  1. «закрыт»;
  2. «открыт»;
  3. «частично закрыт».

Задвижки

Автоматическая задвижка для отопления. Запорная арматура

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Автоматическая задвижка для печи. Монтаж задвижки дымохода своими руками

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Лучше покупать задвижки, произведенные из нержавеющей стали. Основная часть шиберной установки – это обечайка. В составе шибера имеется несколько обечаек.

Автоматическая задвижка. Виды защиты схемы управления

Как и любой сложный электромеханический прибор, автоматическая задвижка имеет несколько видов защиты схемы управления от различного рода перегрузок.

В щитке управления имеется кнопка ЗКУ, которая служит для мгновенного аварийного выключения электродвигателя. При этом существуют и автоматические элементы защиты:

  1. Защита от минимального напряжения, которую еще называют нулевой защитой. Ее срабатывание происходит в момент полного исчезновения напряжения внутри сети или его критическом понижении. Цель — исключить возможность самостоятельного запуска электродвигателя при внезапном восстановлении напряжения. Эта защита осуществляется при помощи магнитных пускателей и электромагнитных реле напряжения.
  2. Электрическая самоблокировка. Данный вид защиты достигается путем включения размыкающего контакта на пускателе ПО в цепи электропитания пускателя ПЗ и обратно. То есть, пока пускатель ПО находится во включенном положении, цепь питания пускателя ПЗ однозначно будет разомкнутой, а принудительно запустить пускатель ПЗ вместе с магнитным пускателем ПО ни при каких обстоятельствах нельзя.
  3. Защита электрического двигателя от перегрузки при аварийном заклинивании задвижки осуществляется путем размыкания контактов выключателя муфты конечного момента ВМ, который введен в общую цепь электропитания обеих индукционных катушек пускателей.
  4. Максимальная защита гарантирует полную безопасность электродвигателя при возникновении кратковременной перегрузки и короткого замыкания. Осуществляется она в результате использования плавких предохранителей либо электромагнитных автоматических выключателей.

Видео задвижка реечная с электроприводом
