Шпиндель — одна из важнейших частей токарного станка. Не будет преувеличением сказать, что без него станок — лишь груда металла, ведь практически все части, которые используются в токарном станке, предназначены для поддержания работы шпинделя.

Поэтому в этой статье будет рассказано о том, зачем он нужен, какие к нему предъявляются требования и ещё многое другое.

Что представляет собой шпиндель для токарного станка

Шпиндель токарного станка: устройство, назначение, ремонт

Шпиндель для токарного станка представляет собой вал с отверстием посередине. В него, в отверстие, вставляют заготовки будущих деталей. Изготавливают его из высокопрочной стали, так как на него постоянно ложится большая нагрузка. Теперь немного поподробнее.

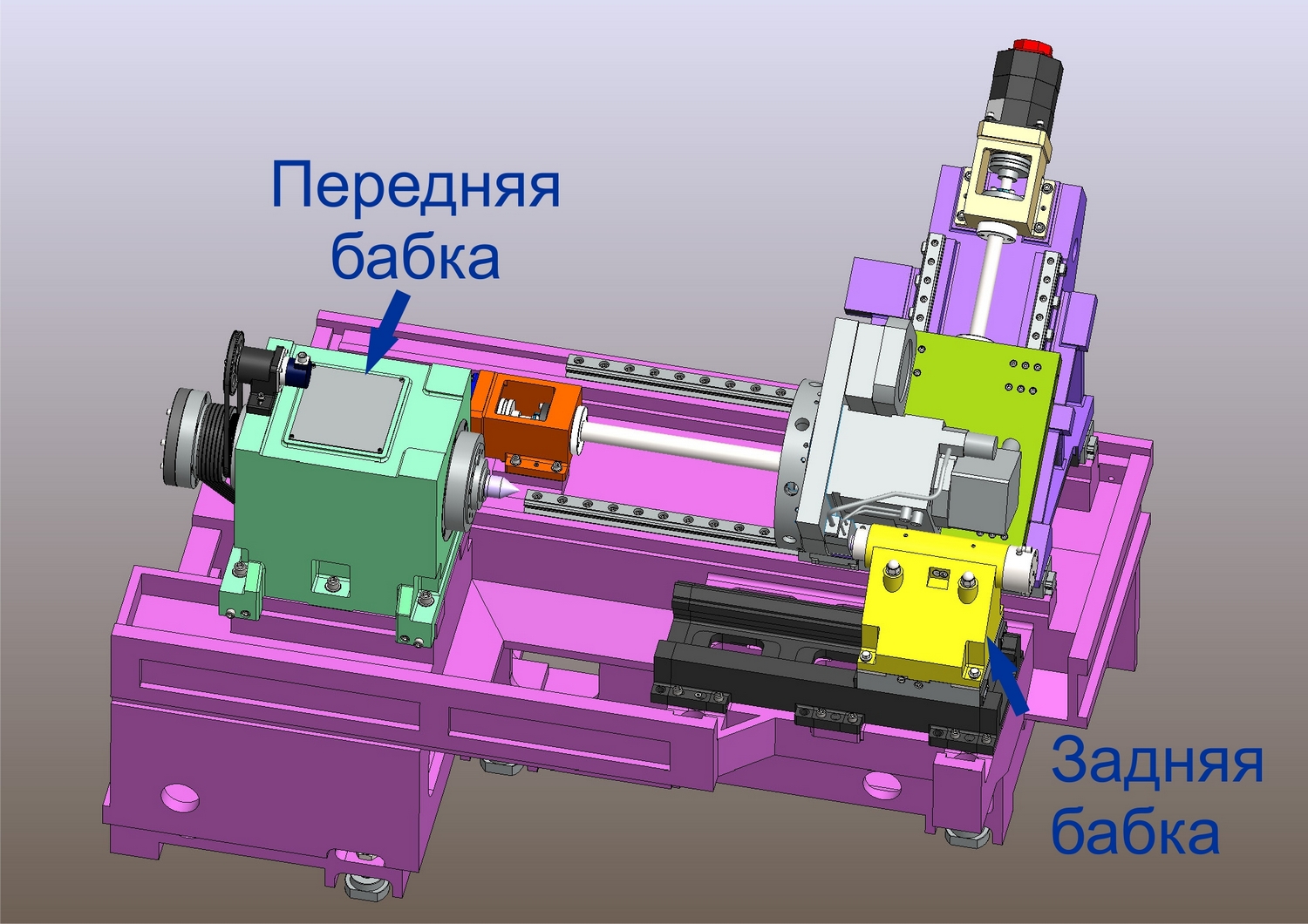

Чертеж и конструкция устройства

То, какой конструкции будет шпиндель, зависит от большого перечня факторов. К примеру, от того, какие работы нужно будет выполнить, или от скорости, с которой будет происходить работа. Также в этот перечень можно внести виды станка, так как для разных видов нужен разный шпиндель.

Шпиндель токарного станка: устройство, назначение, ремонт

Требования к шпиндельному узлу

В прошлом основным упором для данного узла были подшипники, на которых вращается шпиндель. Отклонение на них достигало около одного микрометра. Сейчас же всё поменялось: теперь требования к современным шпинделям усилились, и они изготавливаются при помощи либо магнитных, либо воздушных опор.

Это позволяет добиться намного лучших результатов, чем при использовании подшипников: теперь отклонения от нормы составляют лишь около двух десятых микрометров, что позволяет работать даже с самыми сложными деталями, не боясь выпустить брак.

Однако, две десятые микрометров не придел. При помощи маховика, который разгоняет шпиндель, можно добиться снижения погрешности до трёх сотых микрометров, что намного меньше предыдущего результата. Правда, такие работы должны выполняться после того, как маховик будет отключен. То есть, работы выполняются за счёт инерции, при помощи которой шпиндель продолжает движение.

Шпиндель токарного станка: устройство, назначение, ремонт

Вот список требований, которым должны соответствовать шпиндельные узлы:

  • Точность. Это требование проверяется на основание того, для какого станка нужен шпиндель и применения.
  • Скорость обработки. Шпиндельные узлы вращаются всегда с разной скоростью (это зависит от вида). Если говорить грубо: чем быстрее — тем лучше. От скорости зависит, на каком уровне будет качество выполненной детали.
  • Жёсткость. Здесь всё не так, как со скоростью. То есть, чем ниже — тем лучше. Вычисляется он при помощи соотношения величины прогиба шпинделя и уровня радиального биения. Вычислив получившееся число у двух шпинделей, можно сказать: какой из них лучше.
  • «Время жизни». Этот показатель означает, сколько шпиндель сможет прослужить при выполнении предназначенных работ. Он зависит от того, какой подшипник используется при эксплуатации. Естественно, чем он хуже — тем быстрее сломается шпиндельный узел.
  • Устойчивость к вибрации. Естественно, при работе станок очень много вибрирует, что может привести к браку, если шпиндель не соответствует этому требованию. Если шпиндельный узел плохо переносит вибрацию, то уровень точности при работе будет заметно ниже.
  • Максимальный уровень нагревания. Это — одно из важнейших требований. При работе шпиндельный узел, из-за силы трения, сильно нагревается, а потому иногда ему нужно, так сказать, «отдохнуть» от работы. При сильном нагреве он может начать видоизменятся и поломаться, а потому нужно выбирать самый устойчивый к высокой температуре.
  • Максимально переносимый вес. Благодаря этому требованию можно определить — какого веса инструменты можно закреплять на шпиндельном узле. Также от этого показателя зависит размер используемого инструмента.
Читать статью  Принцип работы теплового насоса. Как работает тепловой насос?

Учитывая все эти требования, которые предъявляют к шпинделю можно выбрать максимально хороший и подходящий для работ шпиндельный узел.

Назначение и принцип действия

Самым главным и, как следствие, основным назначением шпиндельного узла является закрепление на нём патрона, который в свою очередь предназначенных для зажима заготовки будущей детали.

Читайте также: Как работает храповый механизм?

Шпиндель токарного станка: устройство, назначение, ремонт

Справка! Закрепление заготовки на шпинделе осуществляется благодаря специальному зажимному патрону, планшайбе или цанговому зажиму, которые крепятся на конце шпинделя.

Инструкция по эксплуатации

Перед тем, как вообще использовать шпиндель с токарным патроном для работы с заготовками, необходимо провести обкатку, о которой чуть позже.

После того, как обкатка была завершена, можно приступать к самой работе. Если в шпиндельном узле используются подшипники, то их смазывают специальной смазкой, которая помогает использовать возможности шпинделя по полной на высокой скорости.

Это позволяет шпиндельным узлам служить на протяжении всего времени, которое им отводят производители. Конструкция шпинделя сделана так, чтобы эта замазка могла смазывать все движущиеся части, при этом не позволяя ей выбраться из подшипника.

Также, благодаря конструкции, не только смазка не может выбраться наружу, но и различная грязь не сможет забраться внутрь шпиндельного узла.

Промывку необходимо производить с тщательным соблюдением мер обеспечения чистоты рабочего места и инструментов. При промывке подшипника, в случае констатации предельных или запредельных люфтов, а также износа беговых дорожек или выкрашивании текстолитового сепаратора, рекомендуется произвести полную замену подшипников шпинделя.

Кроме, выше указанного, в ряде случаев, когда шпиндель имеет высокую степень технологической загрузки, а режим его работы относится или близок к категории «круглосуточный», замену смазки в подшипниках следует производить по истечении определённого эмпирическим путем периода времени работы шпинделя.

Как производится регулировка и ремонт шпинделя

Шпиндель токарного станка: устройство, назначение, ремонт

Обкатка или регулировка шпинделя, осуществляют следующим образом: нужно выполнить пять циклов каждый по двадцать минут. При этом необходимо делать перерывы между циклами по примерно две минуты.

Если же режимы работы были нарушены, а также если воздух в помещении, где выполняются работы, был сильно загрязнён пылью и грязью, то трущиеся поверхности достаточно быстро приходят в негодность, смазка, которая заливается ещё при производстве и должна служить на протяжении всего срока работ, начинает терять свои свойства.

Из-за этого трения начинает вызывать сильное повышение температуры и подшипники, после некоторого времени такой работы, приходят в негодность и больше не могут выполнять возложенные на них функции.

Чтобы избежать такого печального развития событий, нужно при первых признаках перегрева, а также при появлении вибраций и необычных звуков, шпиндельного узла немедленно прекратить работу с заготовкой и в срочном порядке произвести техническое обслуживание шпинделя. Оно состоит из: снятия защиты со шпиндельного узла, очистки и смазывания новой, качественной смазкой, которая предназначена для высоких скоростей.

Важно! Не стоит забывать про выбор марки, так как она зависит от того, какой вид шпинделя и подшипника используется.

Заключение

Из этой статьи понятно, для чего нужен шпиндельный узел в токарном станке. Это очень важная деталь, которая используется во всех токарных станках в наше время, не исключая и станки с ЧПУ.

Важно лишь знать, какой вид подойдёт под конкретные виды работ, ведь от этого зависит то, насколько хорошо шпиндель будет справляться со своей работой и сколько он сможет прослужить. А поэтому всегда внимательно следите за своим рабочим местом и тогда неожиданные поломки не смогут прервать вашу работу.

Принцип работы шпиндельного двигателя

Статья посвящена общему представлению о шпиндель-моторах, особенностях конструкции, а также их применения в промышленности. В традиционном понимании шпиндель — это вал, который оснащен зажимным устройство для инструмента или заготовки, на который посредство ременной передачи передается крутящий момент от отдельного привода.

Читать статью  Что такое класс энергоэффективности дома

Читайте также: Как изготовить токарный станок своими руками?

Мотор-шпиндель или иначе называемый электрошпиндель — это шпиндель, обладающей совмещённой конструкцией вала и двигателя. Совмещённый с валом электродвигатель исторически впервые появился на внутришлифовальных и сверлильных станках, где нужны большие обороты при малых диаметрах инструмента.

Шпиндель-мотор представляет собой корпус со статором, внутрь которого помещён вал с пакетом ротора. На передней и задней части вала устанавливаются высокоскоростные радиально-упорный подшипники, для обеспечения жесткости и точности, а также для восприятия осевых нагрузок.

В электрошпинделях создают преднатяг подшипников для увеличения жесткости. Чаще передние подшипники представляют собой дуплексные пары, иногда триплексы, в зависимости от параметров мотора и области его применения, что влияет на величину и разнообразность нагрузок, а так как большую часть напряжения воспринимает именно передний подшипниковый узел, его и усиливаю.

Сзади, чаще с завода стоят одиночные шарико-радиальные подшипники под преднатягом пружин, посредством чего такой подшипник работает, как радиально-упорный и способен к восприятия части несильных осевых нагрузок.

Вообще мотор шпиндели конструктивно похожи и как правило состоят из двух опор и самого электродвигателя (ротор и статор) Однако существует масса вариаций конструкции подшипниковых узлов, все это зависит от назначения шпинделя.

Например скоростные гравировальные и внутришлифовальные имеют по одной опоре спереди и сзади и преднатягом, заданным с помощью пружин, а чисто фрезерные моторы, как правило, имеют мощную переднюю опору по схеме DB, воспринимающую все нагрузки, и более мелкий подшипник сзади, поддерживающий вал и воспринимающий часть радиальной нагрузки через рычаг образованый инструментом, опорой и валом.

Мотор-шпиндель подключается к частотному преобразователю, посредством которого асинхронный двигатель раскручивает до необходимой частоты и, соответственно, нужных оборотов вала.

Широкое распространение мотор-шпниделей связано именно с развитием и удешевлением полупроводниковой преобразовательной техники, до этого момента преобразователи могли занимать целый шкаф и иметь вес десятки килограмм.

Шпиндель-моторы бывают двух видов: с автоматической и ручной сменой инструмента. Отличия у этих двух видом электрошпинделей выражаются в особенностях их конструкции.

Шпиндель-моторы с автоматической сменой инструмента конструктивно представляют собой корпус асинхронного электродвигателя с валом и пакетом ротора, а также внутри самого вала располагается механизм захвата инструментальной оправки.

В качестве зажимного элемента могут выступать металлические шарики или же металлические лепестки (под оправки стандарта HSK), для примера ниже показано фото механизма с металлическими шариками в качестве элемента зажима, сделанное во время ремонта шпиндель-мотора HSD ES919A:

Шпиндель-моторы с ручной сменой инструмента конструктивно проще, чем с автосменой. Для шпинделей с ручной сменой существует целый ряд стандартов присоединения инструмента. Например, на фрезерных очень популярен внутренний конус 8 градусов стандарта ER, есть и другие варианты внутреннего конуса.

на шлифовальниках распространено простое цилиндрическое крепление с резьбовым хвостовиком, на шлифовальных моторах с инструментами большого диаметра (диски) распространен внешний конус 1:5 или 1:10 так как в подобных электрошпинделях нет пружины, а вместо самого захватного элемента выступает резьба на валу, на которую накручивается инструментальная гайка с цангой соответствующего размера.

Мотор-шпиндели имеют 2 типа охлаждения: жидкостное (при жидкостном охлаждении охлаждающая жидкость циркулирует под давлением внутри корпуса по специально отведенным каналам); воздушное (может быть реализовано с помощью охлаждающего вентилятора на задней части шпинделя или же посредством воздушного потока от пневматической системы). Жидкостная нужна для эффективного отвода тепла из небольшого и высоконагруженного двигателя и там, где очень много агрессивной пыли и брызги жидкости.

Читать статью  Вес задвижек стальных: таблица, основные характеристики и особенности некоторых изделий

Воздушное охлаждение используется там, где среда не такая агрессивная, например, деревообработка, к тому же это проще конструктивно и дешевле. Подобные мотор-шпинделя применяются при обработке различных типов материала, начиная от деревообработки и цветных мягких сплавов и до обработки чёрных металлов.

Читайте также: Как работает глубинный насос для скважины?

Высокоскоростные электрошпиндели имеют достаточно высокую популярность в области деревообработки. С автоматической сменой чаще всего устанавливаются на деревообрабатывающих центрах, с ручной сменой на станках, где обработка ведётся, большую часть, одним инструментов и не требует быстрой, постоянной смены.

Для примера представлены шпиндель-мотор с автоматической и ручной сменой инструмента.

Что такое шпиндель

В строительстве, металлообработке и деревообработке, а также в некоторых других сферах профессиональной деятельности, существуют термины, которые находятся на слуху у строителей и людей, кто хоть как-то знаком с этой темой.

Но многие из них могут вызвать интерес неподготовленного человека, который может воспринять некоторые термины даже как ругательства. Примером таких слов может служить термин шпиндель. Что такое шпиднель?

Шпиндель, как правило, это элемент каких-либо устройств, используемых в производстве. И самым распространенным значением этого слова является ось вращения. Иногда, даже уместно употреблять эти слова как синонимы.

Как ось вращения, шпиндель может использоваться в станках, прядильных аппаратах, двигателях и других механических устройствах. Так, к шпинделю, как правило, крепится катушка, если он используется в прядильной машине как веретено.

В других сферах шпинделем могут называться и другие элементы. Так, в металлорежущих станках шпинделем является вал, который снабжен устройством для закрепления деталей, подлежащих обработке.

Следовательно, к шпинделю крепится зажимной патрон или другие элементы в зависимости от типа станка. В таких станках и приспособлениях шпиндель даже может быть регулируемой длины.

Если рассматривать двигателестроение, то шпинделем в этом случае может называться передаточный вал от двигателя к прокатному валу, а также специальный элемент, осуществляющий передачу крутящего момента от двигателя к другим движущимся частям.

Также шпинделем могут называть и асинхронный двигатель со специальным валом, который используется для закрепления фрезы. Таким двигатели для работы используют переменный ток и используются как во фрезерных, так и в других типах станков, например, шлифовальных или точильных.

В производстве компьютерной технике также используется понятие шпинделя. В данном случае это вал, который крепит пластины жесткого диска и обеспечивает их вращение. Таким образом. Шпиндель также является и осью, и валом, и креплением одновременно, и также поворотным механизмом.

Можно сделать заключение о том, что шпиндель – это достаточно употребляемое слово в просторечии, которое может обозначать легкое ругательство, но реального значения этого слова многие не знают.

Таким образом, шпиндель является всего лишь осью, валом или элементом вращения, который используется во многих сферах производства: машиностроении, разработке компьютерной технике, металлообработке, деревообработке и многих других сферах.

Значит, что шпиндель очень даже важный элемент, вокруг которого крутится все, и который играет очень важную роль в производственной сфере. Получается, что слово шпиндель может являться не только ругательством, но и комплиментом.

Шпиндельный двигатель

Двигатель, предназначенный для вращения дисков, часто называют шпиндельным. Для связи с осью вращения дисков не используются шестерни или ремни – он всегда непосредственно связан с осью вращения. Двигатель обязан быть бесшумным – вибрация, передаваемая дискам, способна привести к ошибкам в процессе работы устройства.

Частота вращения двигателя строго определенна. Обычно данный показатель лежит в диапазоне от 3600 до 15000 оборотов в минуту и больше. Для стабилизации скорости используется управляющая схема с обратной связью, обеспечивающая требуемую точность.

Таким образом, частота вращения контролируется в автоматическом режиме, и никаких устройств, позволяющих сделать это вручную, в устройстве не предусмотрено.
