Задвижка с КОФ: область применения и принцип работы арматуры

Задвижка — это важная деталь любого трубопровода. Ее монтируют, чтобы управлять потоком жидкостей и газов в трубах. Задвижка состоит из корпуса, запирающего элемента и специального вентиля. При помощи вращательно-поступательных движений управляющего органа, запирающий элемент перпендикулярно двигается внутри трубы и герметично перекрывает поток.

Задвижки отличаются по способу крепления к трубопроводу, по материалу изготовления и по способу управления. Завод промышленной арматуры «Адмирал» выпускает задвижки с коф и под приварку. Их изготавливают из нержавеющей или легированной стали. По способу управления устройства бывают: задвижка фланцевая с электроприводом, с ручным управлением и с редуктором. Более детально с характеристиками изготавливаемых деталей вы сможете ознакомиться в нашем каталоге.

Для чего нужен комплект обратных фланцев

КОФ — это аббревиатура, обозначающая комплект обратных фланцев. Они предназначены для крепления задвижки к трубопроводу. В комплект входят фланцы, прокладки и крепежи. Задвижка с коф подбирается исходя из диаметра трубопровода, максимального давления в системе.

Согласно ГОСТу, комплект обратных фланцев необходимо выбирать по межцентровому расстоянию, количеству отверстий и диаметру фланцев. Также необходимо правильно подобрать сечение фланцев — круглое, овальное или прямоугольное.

Задвижка с коф может устанавливаться на трубопроводы газовой, нефтяной и металлургической промышленности, также ее монтируют на суднах и бытовых трубопроводах. Соединение коф обладает рядом преимуществ: такое соединение легко разобрать и прочистить трубопровод, проводить техническое обслуживание. В отличие от сварного способа, фланцевое можно устанавливать в взрывоопасных местах. Есть и минусы фланцевого соединения — трудоемкий процесс установки, нужно постоянно подтягивать фланцы, так как они могут ослабнуть. Также они не могут обеспечить достаточную герметичность трубопровода, поэтому не стоит использовать его с жидкостями опасными для жизни.

Задвижка с коф имеет малую строительную длину (хотя высота достаточно большая, так что в труднодоступных местах лучше не устанавливать), в открытом положение не влияет на гидродинамические характеристики потока. Также возможно движение потока в обоих направлениях.

Задвижка фланцевая с электроприводом — область применения и особенность

Электропривод для промышленной арматуры — важный элемент для автоматизации работы трубопровода. Задвижка фланцевая с электроприводом необходима для дистанционного управления. С ее помощью можно открывать и закрывать затвор, проводить постоянное регулирование положение запирающего элемента.

Читать статью  Патрубки с фланцем (ПФГ)

К основным достоинствам задвижек фланцевых с электроприводом относят:
● центральное управление всей системой трубопровода из одного места;
● не нужен подогрев, если температура окружающей среды -50 ˚С;
● устанавливается на трубопроводы любого диаметра: от большого до маленького;
● в отличие от других способов управления, электропривод можно не монтировать непосредственно на арматуре;
● возможность установить в труднодоступных местах.

К недостаткам можно отнести больший износ деталей, в сравнении с другими типами приводов. Задвижка фланцевая с электроприводом используется на трубопроводах с жидкостями и газами любого назначения. Деталь отличается простотой обслуживания. Но монтаж достаточно трудоемкий и необходимо, чтобы его осуществляли профессионалы.

Завод промышленной арматуры «Адмирал» предлагает узлы и соединения гарантированного качества, так как они изготавливаются на собственных мощностях. Благодаря полному циклу производства, инженеры осуществляют полный контроль качества на каждом этапе.

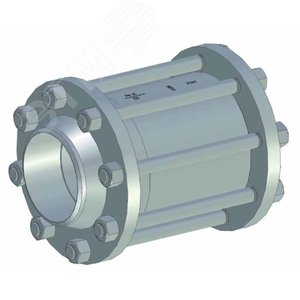

Клапан обратный фланцевый КОФ

Как рабочая среда может использоваться вода, неагрессивные жидкости и нефтепродукты.
Допускается установка на горизонтальных и вертикальных участках трубопроводов.

Технические характеристики:
— Диапазон номинальных диаметров – 15-300 мм
— Максимальная температура – 300 С.
— Максимальное давление – 1,6 МПа.
— Тип присоединения – ГОСТ 12820-80.

Материалы, используемые в клапане:
— корпус и крышка – серый чугун;
— диск клапана, посадочное кольцо, пружина, шток – сталь-3;
— оси клапана – сталь-3;
— прокладка между корпусом и крышкой – с графитовым покрытием.

Подготовка к работе:
Перед установкой клапана необходимо:
а) удалить смазку с деталей
б) проверить легкость перемещения клапанов к седлам.
в) проверить путем осмотра и при необходимости притереть впускной клапан
г) отрегулировать клапан на нужное давление с помощью регулировочной шайбы
д) смазать все резьбовые поверхности антикоррозийной смазкой в соответствии с ГОСТ9.014-78

Техническое обслуживание:
При эксплуатации производить осмотр клапанов в следующие сроки:
а) в весенне-летний период не менее одного раза в месяц,
б) при температуре ниже нуля не менее двух раз в месяц,
При профилактических осмотрах кассеты клапана необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.

DN D D1 H N d
50 140 110 105 4 14
80 185 150 105 4 18
100 205 170 105 4 18

Нажмите на изображение для увеличения

Задвижка клиновая сталь 30с41нж Ду 50 Ру16 фл с КОФ Россия

Характеризует тип запорного органа арматуры.

Характеризует материал из которого выполнен корпус изделия.

Характеризует способ присоединения к трубопроводу или технологической установке

Характеризует условный диаметр присоединяемого трубопровода, приблизительно равен внутреннему диаметру трубопровода, в мм

Характеризует максимальное допустимое давление рабочей среды, при котором будет обеспечена требуемая надежность и долговечность арматуры

Характеризует тип управления запорной арматурой (ручной, ручной редукторный, пневматический, электрический и т.п.)

Характеризует расстояние между зеркалами присоединительных фланцев арматуры, значение указано в мм

Вы добавляете в сравнение товар из категории « », а в списке сравнения товары из категории « ».

Читать статью  Фланцы стальные производство и продажа. Цена, виды, характеристики и применение

Зарегистрируйтесь и вы сможете участвовать в наших бонусных программах и сократить время покупок.

Предложение не является публичной офертой. Цены на сайте и в розничной сети могут отличаться. Информация на сайте о товаре носит рекламный характер и расценивается как приглашение делать оферты на основании п.1 ст. 437 Гражданского кодекса РФ.

Читайте также: Качество поверхности нержавеющей стали

Задвижка с КОФ: область применения и принцип работы арматуры

Задвижка — это важная деталь любого трубопровода. Ее монтируют, чтобы управлять потоком жидкостей и газов в трубах. Задвижка состоит из корпуса, запирающего элемента и специального вентиля. При помощи вращательно-поступательных движений управляющего органа, запирающий элемент перпендикулярно двигается внутри трубы и герметично перекрывает поток.

Задвижки отличаются по способу крепления к трубопроводу, по материалу изготовления и по способу управления. Завод промышленной арматуры «Адмирал» выпускает задвижки с коф и под приварку. Их изготавливают из нержавеющей или легированной стали. По способу управления устройства бывают: задвижка фланцевая с электроприводом, с ручным управлением и с редуктором. Более детально с характеристиками изготавливаемых деталей вы сможете ознакомиться в нашем каталоге.

Для чего нужен комплект обратных фланцев

КОФ — это аббревиатура, обозначающая комплект обратных фланцев. Они предназначены для крепления задвижки к трубопроводу. В комплект входят фланцы, прокладки и крепежи. Задвижка с коф подбирается исходя из диаметра трубопровода, максимального давления в системе.

Согласно ГОСТу, комплект обратных фланцев необходимо выбирать по межцентровому расстоянию, количеству отверстий и диаметру фланцев. Также необходимо правильно подобрать сечение фланцев — круглое, овальное или прямоугольное.

Задвижка с коф может устанавливаться на трубопроводы газовой, нефтяной и металлургической промышленности, также ее монтируют на суднах и бытовых трубопроводах. Соединение коф обладает рядом преимуществ: такое соединение легко разобрать и прочистить трубопровод, проводить техническое обслуживание. В отличие от сварного способа, фланцевое можно устанавливать в взрывоопасных местах. Есть и минусы фланцевого соединения — трудоемкий процесс установки, нужно постоянно подтягивать фланцы, так как они могут ослабнуть. Также они не могут обеспечить достаточную герметичность трубопровода, поэтому не стоит использовать его с жидкостями опасными для жизни.

Задвижка с коф имеет малую строительную длину (хотя высота достаточно большая, так что в труднодоступных местах лучше не устанавливать), в открытом положение не влияет на гидродинамические характеристики потока. Также возможно движение потока в обоих направлениях.

Задвижка фланцевая с электроприводом — область применения и особенность

Электропривод для промышленной арматуры — важный элемент для автоматизации работы трубопровода. Задвижка фланцевая с электроприводом необходима для дистанционного управления. С ее помощью можно открывать и закрывать затвор, проводить постоянное регулирование положение запирающего элемента.

К основным достоинствам задвижек фланцевых с электроприводом относят:
● центральное управление всей системой трубопровода из одного места;
● не нужен подогрев, если температура окружающей среды -50 ˚С;
● устанавливается на трубопроводы любого диаметра: от большого до маленького;
● в отличие от других способов управления, электропривод можно не монтировать непосредственно на арматуре;
● возможность установить в труднодоступных местах.

Читать статью  30с41нж Задвижка стальная клиновая фланцевая

К недостаткам можно отнести больший износ деталей, в сравнении с другими типами приводов. Задвижка фланцевая с электроприводом используется на трубопроводах с жидкостями и газами любого назначения. Деталь отличается простотой обслуживания. Но монтаж достаточно трудоемкий и необходимо, чтобы его осуществляли профессионалы.

Завод промышленной арматуры «Адмирал» предлагает узлы и соединения гарантированного качества, так как они изготавливаются на собственных мощностях. Благодаря полному циклу производства, инженеры осуществляют полный контроль качества на каждом этапе.

Затворы дисковые двухэксцентриковые НХА

Производим затворы дисковые поворотные НХА:
трехэксцентриковые, двухэксцентриковые, концентрические

О производстве

«Нефтехимавтоматика» — завод-изготовитель регулирующей арматуры. Производство аккредитовано крупнейшими предприятиями ТЭК России. Мы предлагаем: качество уровня импортных аналогов, но значительно меньший срок изготовления и цену.

Изготавливаем арматуру с применением инновационных технологий для особо агрессивных сред и сложных условий эксплуатации. Подробнее

Затворы поворотные дисковые двухэксцентриковые серии НХА-92

Затворы поворотные дисковые двухэксцентриковые серии НХА92 предназначены для установки на технологических трубопроводах общепромышленного назначения, на трубопроводах объектов, подконтрольных Ростехнадзору в т.ч. в металлургической, газовой, газоперерабатывающей, нефтехимической, химической промышленностях для агрессивных сред, предприятиях строительного комплекса и коммунального хозяйства, на трубопроводах пара и воды, в системах вентиляции и кондиционирования, на трубопроводах основных и вспомогательных систем АЭС в качестве регулирующих, запорных и запорно-регулирующих устройств для перекрытия потока рабочей среды посредством изменения ее расхода в соответствии с полученной командной информацией.

Технические характеристики:

  • Условный проход, DN мм 100 – 1200;
  • Давление номинальное, PN кгс/см2 10; 16; 25
  • Температура рабочей среды до +180оС (в зависимости от типа уплотнения и материала корпуса);
  • Герметичность по ГОСТ 9544 – 2015 класс А;
  • Рабочая среда: неагрессивная: воздух, вода, природный газ и газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак; агрессивная: аммиак, кислоты, щёлочи, нефть, нефтепродукты, природный газ, углеводороды, нефтяной попутный газ, спирты;
  • Присоединение к трубопроводу – межфланцевое; фланцевое;
  • Исполнение присоединительных фланцев по ГОСТ 33259-2015 (или по ГОСТ 12820-80, ГОСТ 12821-80);
  • Климатическое исполнение – У; УХЛ; Т ; ТМ; ТВ по ГОСТ 15150-69.
  • Тип управления: механический редуктор, электропривод, пневмопривод;
  • Рабочее положение затвора на трубопроводе – любое, кроме положения управляющего органа вертикально вверх или вертикально вниз (смотри инструкцию по монтажу и эксплуатации);
  • Направление подачи среды –по направлению стрелки на корпусе затвора;

Принцип работы двухэксцентриковых затворов ничем не отличается от обычных дисковых конструкций. Для приведения устройства в действие требуется вращение маховика, после чего крутящий момент передается на запорный элемент. В закрытом положении последний становится перпендикулярно направлению движения вещества, в открытом – параллельно. С целью регулировки заслонка занимает промежуточное положение.

Как и обычные дисковые модели, двухэксцентриковые чугунные затворы оснащены запорным элементом в виде диска. Разница заключается лишь в том, что в эксцентриковых устройствах ось уплотнительных элементов не совпадает с осью вала. Они находятся на расстоянии друг от друга по двум разным направлениям. Такая особенность гарантирует повышенную герметичность и, соответственно, более высокий уровень надежности. Наряду со многими другими эксплуатационными преимуществами, высочайшая герметичность делает двухэксцентриковые затворы максимально универсальными – они могут использоваться в самых ответственных системах, к которым выдвигаются более высокие требования.
