Шиберная задвижка для дымохода — инструкция по созданию своими руками

Большинство владельцев загородных домов и дач предпочитают самостоятельно обустраивать систему отопления путем возведения каминов и печей. Это, безусловно, требует наличия определенного опыта, знаний и понимания технологии возведения.

Шиберная заслонка

Шиберная заслонка — фото

Одним из необходимых элементов для печи, обеспечивающих ее эффективную эксплуатацию, является шиберная задвижка для дымохода. В этой статье мы попытаемся объяснить вам принцип её действия и пошаговый процесс создания и установки своими руками.

Сегодня стильный камин или эксклюзивная печь уже не является предметом роскоши и при желании ее можно возвести самостоятельно. В этой статье мы подробно расскажем, что из себя представляет шиберная задвижка для дымохода, ее основное назначение и особенности установки.

Назначение и характеристики

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber)

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Хорошая тяга — это одно из ключевых условий для нормальной эксплуатации топливной системы. При хорошей тяге, топливо практически полностью сгорает, обеспечивая эффективный и экономичный процесс обогрева. Если же тяга плохая, то может произойти задымление помещения и пожарное возгорание.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Читать статью  Как маркируют задвижки

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Основные функции шиберной задвижки

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Если камин с печью не эксплуатируются, то в этот период задвижка шибера должна находиться в закрытом положении.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

  1. Функция регулятора тяги в дымоходе.
  2. Частичное перекрытие сечения дымоходного канала.
  3. Регулятор интенсивности горения пламени в топке.

Внимание! Если горение в топке осуществляется при подаче приточного воздуха, шиберная задвижка на дымоход не устанавливается!

Наглядная демонстрация эффективности работы шиберной задвижки (видео)

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 900 0 С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

Основные виды шиберных задвижек

  • Горизонтальный выдвижной шибер.
Читать статью  Прокладки для фланцевых соединений: краткий гид по видам и размерам

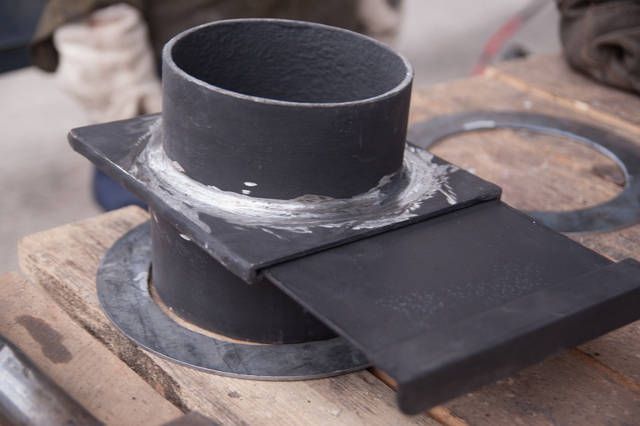

Горизонтальный выдвижной шибер

Горизонтальный выдвижной шибер

Шиберная задвижка для дымохода

Шиберная задвижка для дымохода

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Читать статью  Фонтанные огни: полное руководство

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.

шаг 1

шаг 1

Шаг 2

Шаг 2

Примеряем заслонку

Примеряем заслонку

Шаг 4

Рассверливаем трубку

Рассверливаем трубку

Шаг 5

Шаг 5

Шаг 6

Шаг 6

Делаем разметку

Делаем разметку

Шаг 7

Шаг 7

Шаг 8

Шаг 9

Шаг 9

Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

    Выложите 2 ряда печи или камина согласно используемой схеме порядовки.

горизонтальный выдвижной шибер

горизонтальный выдвижной шибер

Перекрываем шибер рядом кирпичей

Перекрываем шибер рядом кирпичей

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Если у вас остались дополнительные вопросы — вы можете задать их в комментариях, мы постараемся ответить как можно скорее, спасибо за внимание!
