Запорная арматура

Автор Монтажник На чтение 10 мин

Эксплуатация любой трубопроводной промышленной магистрали предусматривает наличие элементов, перекрывающих поток жидкости, газа, сыпучих материалов и других видов рабочих тел при необходимости обслуживания или ремонта. Функции запора и регулировки потока движущегося вещества в линиях выполняют задвижки для трубопроводов, имеющие различное назначение и конструктивное исполнение.

Область применения

Задвижки используют в качестве запорной и регулирующей поток арматуры в трубах, иногда с их помощью управляют объемом подачи за счет снижения условного диаметра прохода.

Задвижки редко применяются в быту, в основном они служат для регулировки водо- и газоснабжения в жилищно-коммунальном хозяйстве, в магистралях для транспортировки газа, нефти, пищевой и химической промышленности при подаче технологических компонентов в производственном процессе.

Запорные элементы используют на трубопроводах с большими условными диаметрами прохода, применяемые материалы изготовления – недорогие черные и цветные металлы в различных сочетаниях.

Рис.1 Задвижки для трубопроводов водоснабжения

Что такое задвижки: назначение и основные конструктивные элементы

Задвижкой называют вид трубопроводной арматуры, предназначенной для перекрытия или регулирования потока вещества, проходящего по магистрали. Они могут работать в среде с газообразными, сыпучими, жидкими веществами различной вязкости и химической активности.

Основными конструктивными элементами в системе задвижки любой конструкции являются:

• Корпус. Состоит из основной части и крышки, первая помещается непосредственно в магистраль, а вторая служит для крепления и управления перемещением запорного элемента. Корпус выполняют из металла: стальных сплавов, нержавейки, латуни, алюминия, ковкого чугуна, последний покрывают антикоррозионными слюдосодержащими красками или эпоксидными грунтовками.
• Запор. Элемент (заслонка) имеет конструктивное исполнение в виде металлического клина, шибера, диска или гибкой трубы из эластичных материалов, для повышения герметичности металл иногда покрывают резиной (эластомер). При перемещении узел плотно входит в профильное седло, расположенное в корпусе, и герметично перекрывает канал.
• Приводная система. Предназначена для управления перемещением заслонки в узле, представлена механическими конструкциями в виде маховика, перемещающегося на выдвижном или стационарном штоке, также используются пневматический, электрический и гидравлический приводы.

Рис. 2 Трубопроводные задвижки из стали – параметры по ГОСТ 9698-86

Достоинства задвижек

Основные параметры задвижек регламентированы ГОСТ 9698-86, используемые в промышленности изделия имеют следующие особенности:

• Простота конструкции. Корпус состоит из основной части, помещаемой в линию посредством фланцевого или муфтового резьбового (для малых диаметров) соединения, его крышка крепится гайками или болтами – это упрощает процедуру установки, демонтажа и ремонта устройства.
• Высокие технические характеристики. Задвижная арматура в зависимости от назначения и условий эксплуатации выдерживает рабочую температуру от -60 до +565 С., давление от 0,16 до 25 Мпа. (1, 6 – 250 бар.) в стальных конструкциях. При этом предел давлений для чугуна составляет 25 бар., для изделий из цветных металлов – 40 бар.

Рис. 3 Запорная чугунная фланцевая арматура

• Универсальность. Устройства могут работать в магистралях любого назначения с высокой химической активностью передаваемых веществ, рассчитаны на использование в трубопроводах диаметров от 15 до 2000 мм.
• Высокие гидравлические характеристики. Задвижные устройства подбирают по внутреннему диаметру трубопроводов, имеющему стандартные значения, поэтому они не влияют на гидравлическое сопротивление в линии. Плавное перемещение заслонки при перекрытии потока транспортируемого вещества позволяет избежать гидравлического удара в системе. Конструкция задвижных элементов и корпусного седла рассчитана на создание высокой герметичности перекрываемого канала.
• Хорошая ремонтопригодность. Монтаж и ремонт арматуры и фитингов с задвижками легко провести при наличии простого инструмента и комплектующих – разводных сантехнических ключей, прокладок. Заслонки и прокладки в случае износа просто снять и поменять на новые.
• Длительный срок службы. Корпусные детали и затворы изготавливаются из прочных долговечных материалов, рассчитанных на использование в конкретной рабочей среде, внутренние заслонки делают из коррозионно-устойчивых металлов – это существенно увеличивает их эксплуатационный срок.

Читайте также: Замена труб в ванной и туалете — выбор материала труб, инструмент, способы прокладки

Рис. 4 Задвижки для трубопроводов из цветных металлов

Минусы

При изготовлении запорной арматуры для удешевления часто используют чугун, подобные конструкции имеют следующие недостатки:

• Высокий вес задвижек затрудняет монтаж узлов при больших диаметрах трубопроводов – может понадобиться несколько рабочих или специальная подъемная техника для удержания массивной детали. К примеру, вес чугунного запора с условным проходом 1600 мм. Согласно ГОСТ 9698-86 составляет 10025 кг.
• Чугун относится к коррозионно неустойчивым материалам, со временем его внутренняя поверхность ржавеет, покрывается раковинами и известковым налетом – это приводит к нарушению герметизации при перекрытии потока.
• Еще к одним недостатком чугуна относится его хрупкость, приводящая к необратимой поломке изделия при сильных ударных воздействиях.
• Дешевое сальниковое уплотнение с набивкой, какое находит применение в бюджетных чугунных изделиях, не является достаточно герметичным по сравнению с современными торцевыми уплотнениями – в процессе его эксплуатации нередко возникают утечки транспортируемого вещества.

Рис. 5 Принцип работы затвора клинового типа

Задвижки для трубопроводов – виды и классификация

Задвижные узлы имеют разные конструктивные и физические параметры, по конструкции и классификации задвижек их подразделяют на следующие классы:

1. По технологии изготовления корпуса:

• Сварные.
• Литые – основной метод формообразования корпусов.
• Кованые или штампованные – технология применяется для создания высокопрочных корпусов, детали соединяются между собой сваркой.
• Комбинированные – производятся из кованых и штампованных деталей посредством сварки.

1. По типу уплотнения:

• Графитоармированные, жидкометаллические.
• Сальниковые – подвижной шпиндель или шток отделяется от рабочей среды сальниковой прокладкой, пропитанной маслом и сжатой накидной гайкой или специальной деталью – сальником.
• Сильфонные – герметичность достигается за счет использования гофрированных упругих оболочек из металлических и синтетических материалов.

Рис. 6 Разборка клиновидной системы (корпус, вид клина задвижки)

1. По типу передачи усилия к заслонке:

• Вращательное – применяется в ручных механических системах, где винтовой шпиндель перемещается за счет маховика.
• Поступательное – шток имеет цилиндрическую форму и перемещается за счет передачи ему усилия гидравлическим или электрическим способом.

1. По типу привода:

• Ручной – для передачи усилия используют маховик и шпиндель с резьбой.
• Электрический – управление задвижкой происходит перемещающимся шпинделем, который является якорем электрокатушки.
• Гидравлический – на подвижный шток с заслонкой, помещенный в герметичный цилиндр, оказывает давление гидравлическая жидкость.
• Пневматический – шпиндель передвигается за счет давления на его поверхность сжатого воздуха.

1. По конструктивному исполнению затворного узла:

• Клиновые. Затвор имеет клиновидную форму, при опускании располагается между двумя наклонными седельными поверхностями.
• Параллельные (одно- или двухдисковые, шиберные). Затворный элемент сделан в форме плоского диска или шибера, которые запирают канал, опускаясь в небольшие профильные углубления в корпусе.
• Шланговые. При работе системы затворный механизм сдавливает эластичный резиновый шланг, перекрывая тем самым канал движения вещества.
• Поворотные. Запорный элемент в виде диска располагается в канале трубы на его центральной линии, при работе он разворачивается вокруг центральной оси и перекрывает поток проходящего вещества.

Клиновые задвижки

Устройство задвижки данного типа представляет собой заслонку с расположенными под углом поверхностями, которая при отпускании располагается в клинообразном седельном гнезде.

Жесткий клин

Модель отличается невысокой стоимостью, простотой, жесткостью, надежностью и хорошими параметрами герметичности, при изготовлении требует использования высокоточного оборудования. Клин шарнирно подвешен к шпинделю, размещенному в верхней крышке, и опускается в канал по встроенным в корпус направляющим, система способна работать с большими перепадами давления. К недостаткам относится сложный ремонт и заклинивание при воздействии высоких температур в результате линейного расширения металла при нагревании.

Рис.8 Задвижки для трубопроводов клиновые – конструкция

Клин с двумя дисками

Клиновые задвижки для трубопроводов данного типа состоят из заслонки в виде двух размещенных под углом дисков с разжимной деталью между ними (имеет вид шарообразного грибка) – это позволяет ей самоустанавливаться, обеспечивая при этом высокую плотность перекрытия канала и исключая заклинивание.

Типы задвижек с двумя дисками имеют сложное конструктивное исполнение и соответственно дороги, их преимущества – малый износ затворных и седельных поверхностей за счет отсутствия контакта по пути перемещения, высокая степень герметизации, небольшое прилагаемое усилие для закрывания прохода.

Читайте также: Как увеличить давление воды в частном доме: возможные проблемы и их решения

Устройства выпускают только с выдвижным штоком, многие модели бывают с кольцевыми уплотнениями на затворных дисках, позволяющими повысить герметизацию прохода.

Рис. 9 Разновидности поворотных систем

Упругий клин

В данной конструкции привод затвора разрезан на две части и между ними расположен пружинящий элемент – это позволяет перемещаться уплотнительным элементам относительно друг друга на небольшой угол, обеспечивая тем самым лучший контакт с седельным кольцом. При изготовлении не требуется высокоточная подгонка, исключено высокотемпературное заклинивание, к недостаткам относится повышенная истираемость плоскостей клина в результате раннего вступления в контакт при опускании.

Поворотные

Устройство такого типа называют дисковым поворотным затвором, при работе диск располагается в потоке вещества и перемещается по его направлению. Диски используются в системах с диаметром трубопроводов до 1200 мм. при температурах среды от -200 до +450 С. и давлении до 600 бар. Устройство имеет простую конструкцию, малые размер и массу, хорошо герметизирует перекрываемый канал, легко ремонтируется. К недостаткам относят высокое сопротивление потоку, работу только в одну сторону, невозможность использования в среде с повышенной вязкостью и загрязненностью.

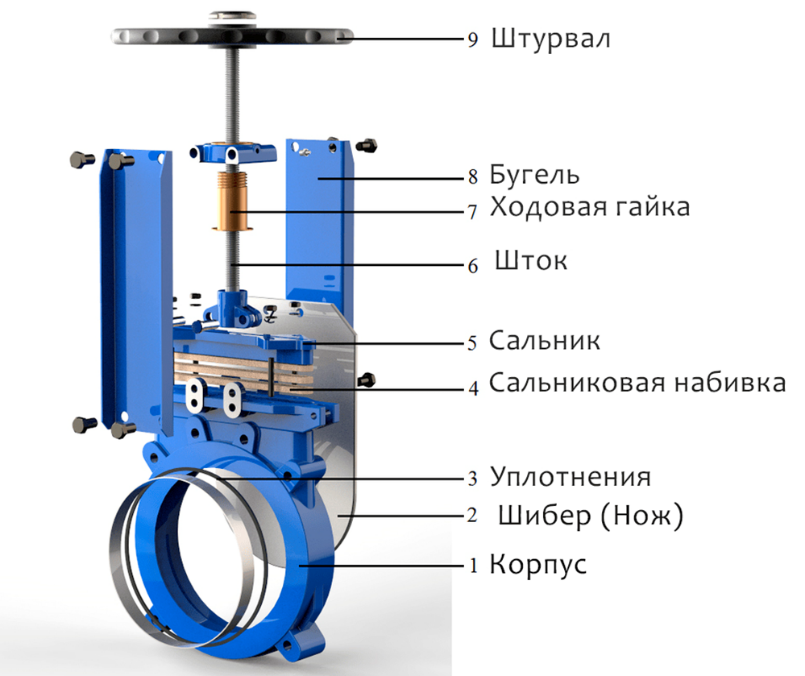

Параллельные (шиберные)

В шиберных задвижках устройствах поверхности седел и затворного диска параллельны, при опускании диск (шибер) герметично перекрывает проход за счет давления на его поверхность проводимой среды. К недостаткам относят большие энергозатраты на перемещение в результате трения уплотнительных колец седла и шибера на всем пути движения и соответственно повышенное истирание герметизирующих поверхностей. Используется при пониженных требованиях к герметичности, легко обслуживается и ремонтируется.

Рис.10 Шиберные параллельные задвижки

Шланговые

При транспортировке агрессивной химической среды в системе, задвижки должны иметь высокую защиту от коррозии – лучшим вариантом в этом случае является использование устройств шлангового типа. Узел имеет рабочий канал в виде эластичного гибкого шланга, который при перекрытии потока сжимается в средней части.

Рис. 11 Шланговый тип задвижки – принцип действия

Маркировка

Маркировка задвижной трубопроводной арматуры регламентируется в соответствии с ГОСТ 4666-75, она выполняется на корпусе или табличке с указанием следующих данных:

• наименование предприятия;
• давление, температура;
• проходной диаметр;
• марка стали в случае использования материалов со специальными свойствами (повышенной коррозионной, температурной стойкостью);
• знак качества при его наличии.

Рис. 12 Примеры маркировки

Монтаж запорной арматуры в системах водоснабжения

Установка задвижки в магистральный трубопровод промышленного назначения проводится квалифицированными специалистами, при этом наиболее часто используется соединение элементов друг с другом с помощью фланцев. При проведении работ в водопроводной магистрали действуют, соблюдая следующие особенности установки:

1. Съем запорной арматуры водопровода проводят только при отсутствии рабочей жидкости в системе, при необходимости трубы в местах соединений защищают от грязи, окалины, известкового налета.
2. Перед монтажом запорной арматуры проверяют качество фланцев – фланцевая шайба не должна иметь трещин, царапин, выемок и прочих дефектов.
3. Запорная арматура водопровода размещается на строго прямолинейной части магистрали и ровных участках земной поверхности – это позволяет избежать чрезмерных напряжений в местах изгибов и перекосов, вызывающих протечки. При монтаже тяжелых узлов используют дополнительные жесткие опоры.
4. При эксплуатации не допускается прилагать чрезмерное усилие к маховикам, посредством которых приводятся в действие запорные заслонки – это может привести к поломкам и трещинам.
5. Монтаж следует проводить с обвязкой мягким стропом, избегая крепления за шток или штурвал и стараясь не повредить защитное покрытие – это приводит к преждевременной коррозии. Падение с высоты и механические удары недопустимы.

Рис. 13 Способы монтажа и настройки запорных устройств

Перед выбором запорной арматуры необходимо учитывать ее характеристики в соответствии с ГОСТ – наиболее высокими параметрами обладают стальные промышленные изделия. Для бытового использования подходят задвижные узлы для трубопроводов из цветных металлов – они имеют небольшие размеры условного прохода и доступный монтаж с помощью резьбовых муфт.
