Узел задвижки: Полное руководство

Узел задвижки – это критически важный компонент трубопроводных систем, обеспечивающий контроль и регулирование потока жидкости или газа. Его правильное функционирование необходимо для безопасности и эффективности промышленных процессов. В этой статье мы подробно рассмотрим, что такое узел задвижки, из чего он состоит, как он работает, где применяется и какие существуют типы. Мы также обсудим важные аспекты выбора, установки и обслуживания узлов задвижек для обеспечения их надежной работы на протяжении длительного времени.

Что такое Узел Задвижки?

Узел задвижки – это комплексное устройство, предназначенное для перекрытия или регулирования потока среды в трубопроводе. Он состоит из нескольких основных элементов, включая корпус, задвижку (или запорный элемент), шпиндель, привод (ручной или автоматический) и уплотнительные элементы. Основная функция узла задвижки заключается в обеспечении герметичного перекрытия потока при необходимости, а также возможности его регулирования в определенных пределах.

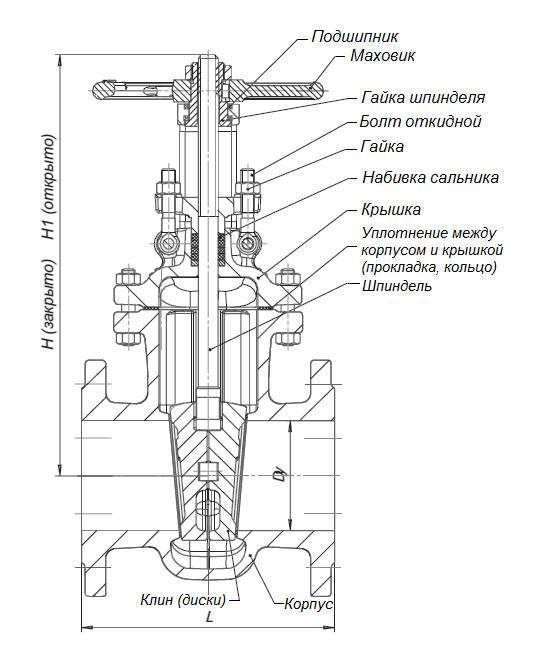

Основные компоненты узла задвижки:

• Корпус: Является основной несущей частью узла, обеспечивающей его прочность и герметичность.
• Задвижка (Запорный элемент): Перекрывает или открывает поток среды. Может быть выполнена в виде клина, параллельных дисков или шибера.
• Шпиндель: Передает усилие от привода к задвижке, обеспечивая её перемещение;
• Привод: Обеспечивает управление задвижкой. Может быть ручным (маховик, рукоятка) или автоматическим (электропривод, пневмопривод, гидропривод).
• Уплотнительные элементы: Обеспечивают герметичность соединения между корпусом и задвижкой, а также между корпусом и шпинделем.

Принцип Работы Узла Задвижки

Принцип работы узла задвижки довольно прост. При вращении шпинделя (ручным или автоматическим приводом), задвижка перемещается внутри корпуса, перекрывая или открывая проходное сечение трубопровода. В закрытом положении задвижка плотно прилегает к уплотнительным поверхностям корпуса, обеспечивая герметичное перекрытие потока. В открытом положении задвижка полностью убирается из проходного сечения, обеспечивая максимальную пропускную способность.

Подробное описание процесса открытия и закрытия:

1. Закрытие: Вращение шпинделя приводит к перемещению задвижки вниз, пока она полностью не перекроет проходное сечение трубопровода. Уплотнительные элементы обеспечивают герметичность.
2. Открытие: Вращение шпинделя в обратном направлении приводит к подъему задвижки, освобождая проходное сечение и позволяя среде свободно проходить по трубопроводу.

Типы Узлов Задвижек

Существует множество различных типов узлов задвижек, каждый из которых предназначен для конкретных условий эксплуатации и типов среды. Выбор подходящего типа задвижки зависит от таких факторов, как давление, температура, тип среды, размеры трубопровода и требования к герметичности.

Основные типы задвижек:

• Клиновые задвижки: Имеют задвижку в форме клина, которая плотно прилегает к уплотнительным поверхностям корпуса. Обеспечивают высокую герметичность и подходят для широкого спектра применений.
• Параллельные задвижки (Шиберные): Имеют задвижку в виде плоской пластины (шибера), которая перемещается перпендикулярно потоку среды. Подходят для работы с загрязненными средами и средами с высоким содержанием твердых частиц.
• Шланговые задвижки: Имеют эластичный шланг, который перекрывается механическим путем. Подходят для работы с абразивными и коррозионно-активными средами.
• Поворотные задвижки (Дисковые затворы): Имеют диск, который поворачивается вокруг своей оси, перекрывая или открывая поток среды. Подходят для больших диаметров трубопроводов и низкого давления.

Клиновые задвижки: Подробнее

Клиновые задвижки являются одним из самых распространенных типов задвижек. Они отличаются высокой надежностью и герметичностью, что делает их подходящими для широкого спектра применений. Существует несколько разновидностей клиновых задвижек, отличающихся конструкцией клина:

Разновидности клиновых задвижек:

• Жесткий клин: Имеет цельный клин, который обеспечивает высокую герметичность, но требует точной подгонки уплотнительных поверхностей.
• Двухдисковый клин: Имеет два диска, которые прижимаются к уплотнительным поверхностям под действием давления среды. Обеспечивает лучшую герметичность при небольших деформациях корпуса.
• Упругий клин: Имеет эластичный элемент, который обеспечивает равномерное прижатие клина к уплотнительным поверхностям. Подходит для работы в условиях температурных колебаний.

Параллельные задвижки (Шиберные): Подробнее

Параллельные задвижки, также известные как шиберные задвижки, отличаются простотой конструкции и надежностью. Они особенно хорошо подходят для работы с загрязненными средами и средами с высоким содержанием твердых частиц, так как шибер легко разрезает твердые включения, не заклинивая механизм.

Особенности конструкции шиберных задвижек:

• Простая конструкция: Состоит из корпуса, шибера и шпинделя.
• Устойчивость к загрязнениям: Шибер может разрезать твердые включения.
• Низкое гидравлическое сопротивление: В открытом положении шибер полностью убирается из проходного сечения.

Шланговые задвижки: Подробнее

Шланговые задвижки представляют собой уникальное решение для работы с абразивными и коррозионно-активными средами. Они обеспечивают полную изоляцию рабочей среды от элементов конструкции задвижки, что значительно увеличивает срок службы оборудования.

Преимущества шланговых задвижек:

• Изоляция среды: Рабочая среда контактирует только с эластичным шлангом.
• Устойчивость к абразивам: Шланг устойчив к износу от твердых частиц.
• Устойчивость к коррозии: Шланг может быть изготовлен из коррозионно-стойких материалов.

Поворотные задвижки (Дисковые затворы): Подробнее

Поворотные задвижки, также известные как дисковые затворы, часто используются в трубопроводах большого диаметра. Они отличаются компактностью и относительно небольшим весом по сравнению с другими типами задвижек. Однако, они обычно не обеспечивают такой же высокой герметичности, как клиновые задвижки.

Применение дисковых затворов:

• Трубопроводы большого диаметра: Экономически выгодны для больших размеров.
• Низкое давление: Подходят для систем с низким давлением.
• Водоснабжение и канализация: Широко используются в системах водоснабжения и канализации.

Материалы для Изготовления Узлов Задвижек

Выбор материала для изготовления узла задвижки играет ключевую роль в обеспечении его надежности и долговечности. Материал должен быть устойчив к воздействию рабочей среды, давлению, температуре и другим факторам, характерным для конкретных условий эксплуатации.

Основные материалы:

• Чугун: Широко используется для изготовления корпусов задвижек, особенно в системах водоснабжения и канализации. Обладает хорошей коррозионной стойкостью в нейтральных средах.
• Сталь: Используется для изготовления корпусов, задвижек, шпинделей и других элементов, требующих высокой прочности. Различные марки стали используются в зависимости от условий эксплуатации.
• Нержавеющая сталь: Используется для работы с коррозионно-активными средами. Обладает высокой устойчивостью к коррозии и окислению.
• Бронза и латунь: Используются для изготовления уплотнительных элементов и других деталей, требующих хорошей коррозионной стойкости и антифрикционных свойств.
• Пластмассы: Используются для изготовления уплотнительных элементов и других деталей, работающих в условиях низкого давления и температуры.

Влияние рабочей среды на выбор материала:

Рабочая среда оказывает существенное влияние на выбор материала для узла задвижки. Например, для работы с кислотами и щелочами необходимо использовать нержавеющую сталь или другие коррозионно-стойкие материалы. Для работы с абразивными средами необходимо использовать материалы, устойчивые к износу.

Применение Узлов Задвижек

Узлы задвижек находят широкое применение в различных отраслях промышленности и коммунального хозяйства. Они используются в трубопроводных системах для транспортировки воды, газа, нефти, химических веществ и других сред.

Основные области применения:

• Нефтегазовая промышленность: Для управления потоками нефти, газа и других нефтепродуктов.
• Химическая промышленность: Для управления потоками химических веществ, в т.ч. агрессивных.
• Энергетика: Для управления потоками пара и воды в системах теплоснабжения и электростанциях.
• Водоснабжение и канализация: Для управления потоками воды в системах водоснабжения и канализации.
• Пищевая промышленность: Для управления потоками пищевых продуктов.

Примеры конкретных применений:

• Перекрытие потока при аварийных ситуациях: Узлы задвижек используются для быстрого перекрытия потока при возникновении аварийных ситуаций, таких как утечки или прорывы трубопроводов.
• Регулирование потока: Узлы задвижек используются для регулирования потока среды в соответствии с технологическими требованиями.
• Разделение потоков: Узлы задвижек используются для разделения потоков среды в различных направлениях.
• Обслуживание и ремонт трубопроводов: Узлы задвижек используются для перекрытия участков трубопроводов для проведения обслуживания и ремонта.

Выбор Узла Задвижки

Выбор подходящего узла задвижки – это ответственная задача, требующая учета множества факторов. Неправильный выбор может привести к снижению эффективности работы системы, увеличению затрат на обслуживание и ремонт, а также к возникновению аварийных ситуаций.

Основные критерии выбора:

1. Тип среды: Необходимо учитывать химические и физические свойства рабочей среды.
2. Давление и температура: Необходимо учитывать рабочее давление и температуру среды.
3. Диаметр трубопровода: Необходимо выбирать задвижку, соответствующую диаметру трубопровода.
4. Требования к герметичности: Необходимо учитывать требования к герметичности перекрытия потока.
5. Тип привода: Необходимо выбирать тип привода (ручной или автоматический) в зависимости от требований к управлению задвижкой.
6. Материал: Необходимо выбирать материал, устойчивый к воздействию рабочей среды.
7. Производитель: Рекомендуется выбирать задвижки известных и надежных производителей.

Консультация со специалистами:

При выборе узла задвижки рекомендуется проконсультироваться со специалистами, которые помогут подобрать оптимальное решение, учитывающее все особенности конкретной системы.

Установка Узла Задвижки

Правильная установка узла задвижки – это важный этап, обеспечивающий его надежную и долговечную работу. Установка должна выполняться квалифицированным персоналом в соответствии с инструкциями производителя и нормативными документами.

Основные этапы установки:

1. Подготовка трубопровода: Необходимо очистить трубопровод от грязи, ржавчины и других загрязнений.
2. Установка задвижки: Задвижка должна быть установлена в соответствии с направлением потока среды, указанным на корпусе.
3. Подключение к трубопроводу: Соединение задвижки с трубопроводом должно быть герметичным и прочным.
4. Проверка герметичности: После установки необходимо проверить герметичность соединений и работоспособность задвижки.

Важные рекомендации:

• Используйте правильные инструменты и оборудование: Для установки задвижки необходимо использовать правильные инструменты и оборудование.
• Соблюдайте технику безопасности: При установке задвижки необходимо соблюдать технику безопасности.
• Следуйте инструкциям производителя: При установке задвижки необходимо следовать инструкциям производителя.

Обслуживание Узла Задвижки

Регулярное обслуживание узла задвижки – это необходимая мера для поддержания его работоспособности и продления срока службы. Обслуживание должно включать в себя осмотр, смазку, регулировку и замену изношенных деталей.

Основные виды обслуживания:

• Осмотр: Необходимо регулярно осматривать задвижку на предмет утечек, повреждений и других дефектов.
• Смазка: Необходимо регулярно смазывать шпиндель и другие подвижные элементы задвижки;
• Регулировка: Необходимо регулярно регулировать уплотнение шпинделя и другие регулируемые элементы задвижки.
• Замена изношенных деталей: Необходимо своевременно заменять изношенные детали, такие как уплотнительные элементы и шпиндели.

Периодичность обслуживания:

Периодичность обслуживания зависит от условий эксплуатации и рекомендаций производителя. В общем случае, рекомендуется проводить осмотр и смазку задвижки не реже одного раза в год, а капитальный ремонт – не реже одного раза в пять лет.
