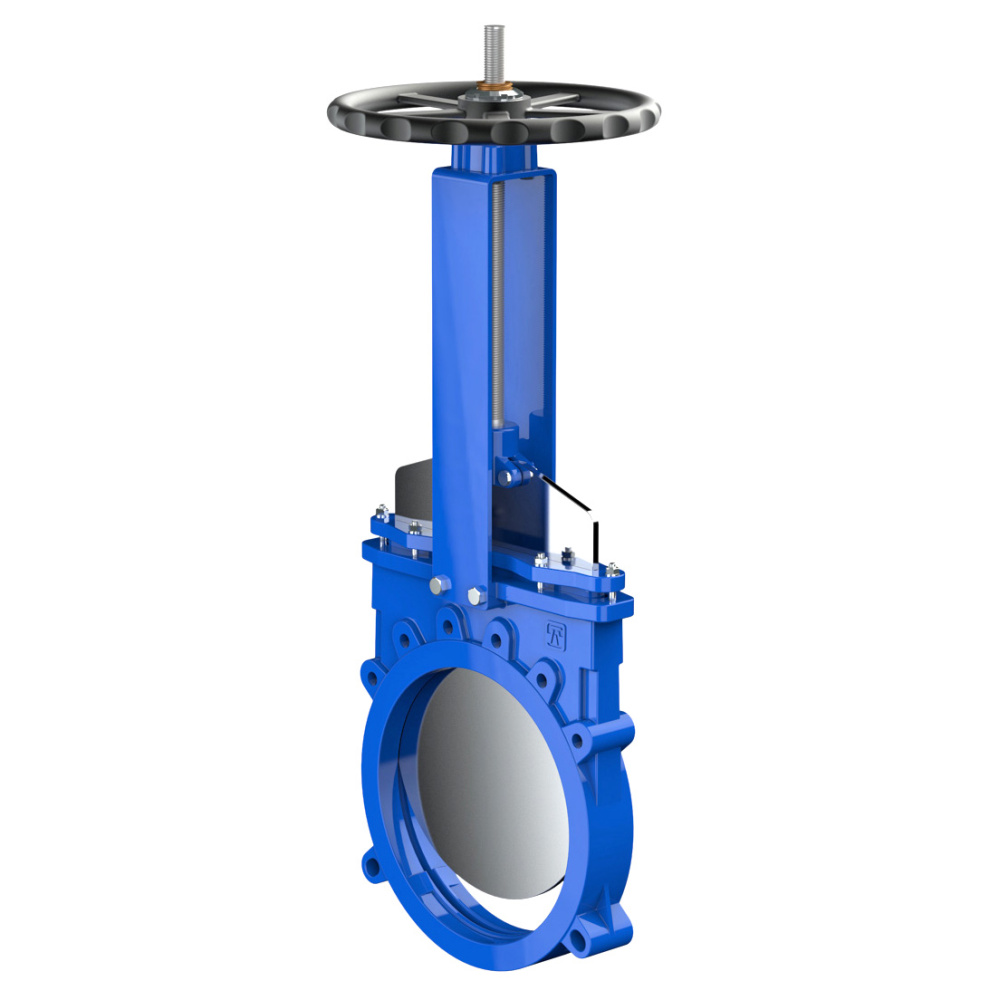

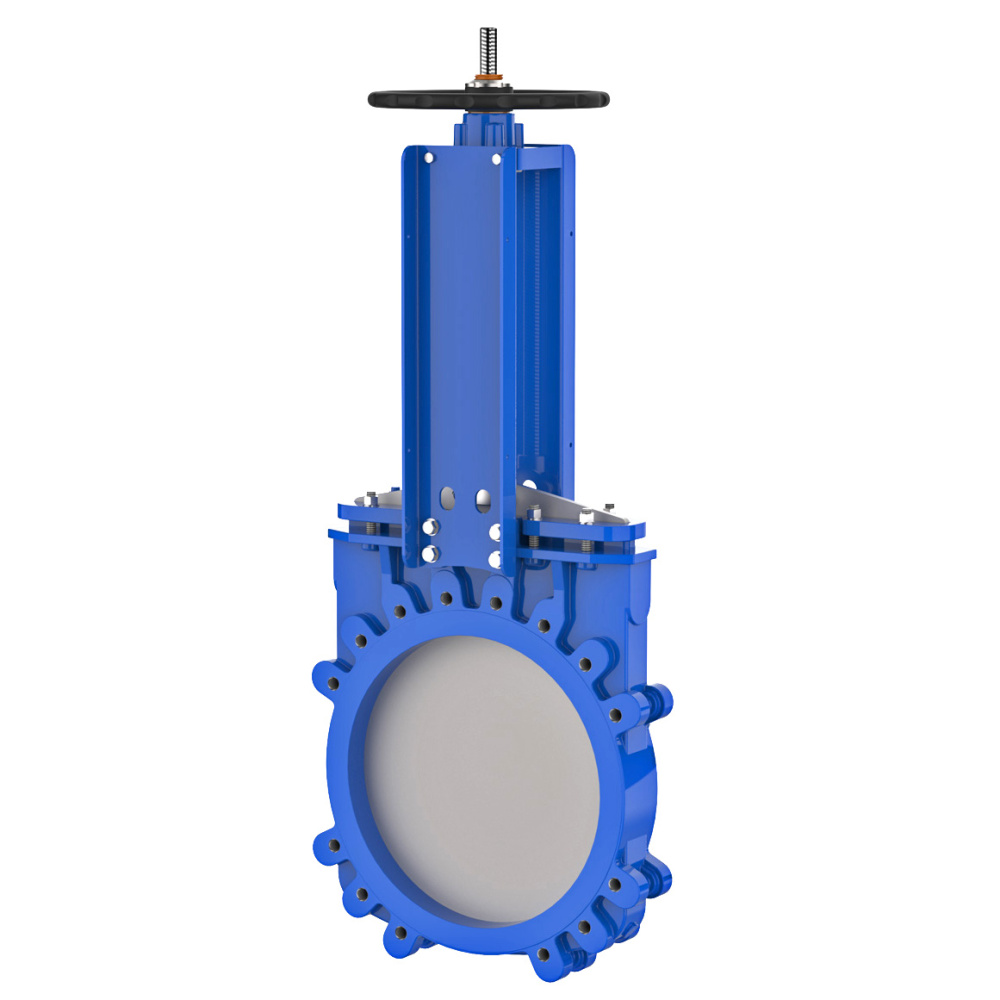

Задвижки шиберные ножевые с двухсторонней герметичностью серии ПА 520

Содержание

Задвижки шиберные ножевые с двухсторонней герметичностью серии ПА 520

Шиберно-ножевые задвижки серии ПА 520 предназначены для перекрытия потока жидкостей, содержащих взвешенные твердые примеси до 5%.

Межфланцевое крепление к трубопроводу. Конструкция уплотнения, точность и качество изготовления комплектующих обеспечивают надежное перекрытие потока рабочей среды в любом направлении для шиберных задвижек данной серии.Задвижки серии ПА 520 могут быть изготовлены из чугуна, углеродистой стали, различных типов нержавеющей стали, исходя из требований заказчика. Благодаря надежности и простоте конструкции,применению высококачественных материалов и комплектующих, задвижки шиберные серии ПА 520 широко применяются в различных отраслях.

Фильтры Сбросить
Скачиваемые материалы
xls, 146 Кб.
doc, 756 Кб.
pdf, 120 Кб.
pdf, 290 Кб.
pdf, 306 Кб.
pdf, 302 Кб.
pdf, 167 Кб.
Развернуть
Сортировать:
По популярности (убывание)

По наименованию (А-Я)
По наименованию (Я-А)
По популярности (возрастание)
По популярности (убывание)
По цене (сначала дешёвые)
По цене (сначала дорогие)

Задвижка шиберная межфланцевая ПА 522.150.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) DN 150 мм PN 10 кгс/см2

Чугун GGG40
Уплотнение:
Показать еще 4 варианта
Запросить цену
Запросить цену
Запросить цену
Запросить цену
цена по зап р осу
Запросить цену В корзине

Задвижка шиберная межфланцевая ПА 522.100.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) с невыдвижным шпинделем DN 100 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.200.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) с невыдвижным шпинделем DN 200 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.80.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) DN 80 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.65.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) с невыдвижным шпинделем DN 65 мм PN 10 кгс/см2

Читать статью Задвижки стальные в Москве

Задвижка шиберная межфланцевая ПА 522.50.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) DN 50 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.250.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) с невыдвижным шпинделем DN 250 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.300.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 6 кгс/см2) с невыдвижным шпинделем DN 300 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.125.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) с невыдвижным шпинделем DN 125 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 521.100.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - NBR, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) с невыдвижным шпинделем DN 100 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.400.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 6 кгс/см2) с невыдвижным шпинделем DN 400 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.350.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 6 кгс/см2) DN 350 мм PN 10 кгс/см2

Задвижка шиберная межфланцевая ПА 522.500.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 4 кгс/см2) DN 500 мм PN 10 кгс/см2

Чугун GGG40
Уплотнение:
Показать еще 3 варианта
Запросить цену
Запросить цену
Запросить цену
цена по зап р осу
Запросить цену В корзине

Задвижка шиберная межфланцевая ПА 522.150.10-02 (корпус - сталь 20Л, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 10 кгс/см2) с невыдвижным шпинделем DN 150 мм PN 10 кгс/см2

Уплотнение:
Показать еще 4 варианта
Запросить цену
Запросить цену
Запросить цену
Запросить цену
цена по зап р осу
Запросить цену В корзине

Задвижка шиберная межфланцевая ПА 522.600.10-01 (корпус - чугун GGG40, нож - нержавеющая сталь, уплотнение - EPDM, направление рабочей среды - двухстороннее, рабочее давление 4 кгс/см2) DN 600 мм PN 10 кгс/см2

Чугун GGG40
Уплотнение:
Показать еще 3 варианта
Запросить цену
Запросить цену
Запросить цену
цена по зап р осу
Запросить цену В корзине
Скачиваемые материалы
xls, 146 Кб.
doc, 756 Кб.
pdf, 120 Кб.
pdf, 290 Кб.
pdf, 306 Кб.
pdf, 302 Кб.
pdf, 167 Кб.
Развернуть

Варианты управления
Конструкция
Расшифровка обозначений ПА 520
Основные габаритные и присоединительные размеры

Задвижки серии ПА 520 широко применяются в следующих отраслях:

целлюлозно-бумажная промышленность;
горнодобывающая промышленность;
химическая промышленность;
очистные сооружения, канализационные сети;
пищевая промышленность

Читать статью Серия МикроСТАРТ-А (МСТ-xxxА-xx) - интеллектуальные реверсивные блоки управления электроприводом арматуры (с RS485, 4-20мА) | до 11 кВт

— DN 50-250 — 10 кгс/см2

— DN 300-450 6 кгс/см2

— DN 500-600 4 кгс/см2

— DN 700-1200 2 кгс/см2

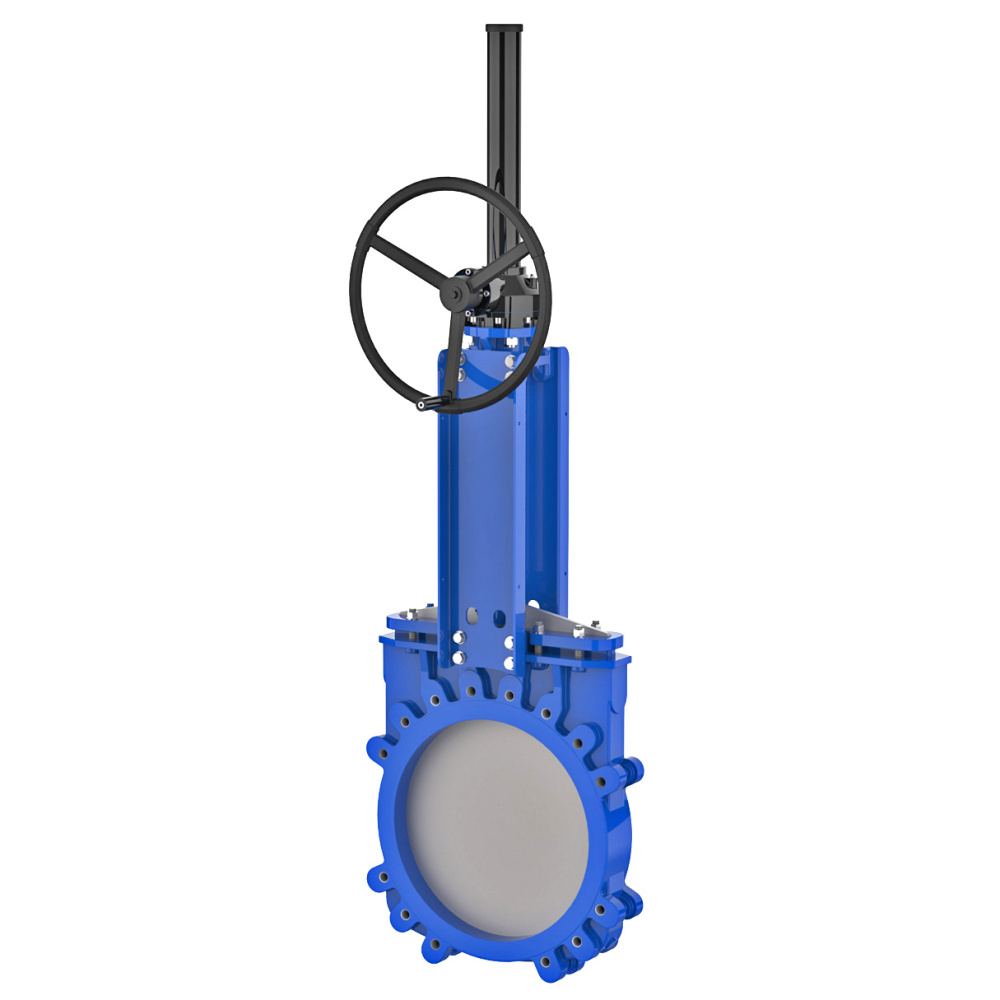

— редуктор DN 50-1200,

— рычаг DN 50-1200,

— пневмопривод, электропривод DN50-1200

Варианты управления

Задвижка шиберная двусторонняя

ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.

Ручные	Автоматические	Дополнительное оборудование
Маховик с выдвижным штоком	Электропривод	Указатель положения
Маховик с невыдвижным штоком	Пневмопривод	Концевые выключатели
Маховик с цепью	Гидропривод	Позиционер
Рычаг		Удлинитель штока
Редуктор

Конструкция

Поз.	Наименование
1	Корпус
2	Нож
3	Уплотнение
4	Сальниковая набивка
5	Сальник
6	Шток
7	Ходовая гайка
8	Штурвал
9	Бугель

Описание основных конструктивных элементов

Уплотнение

Упругое уплотнение вставлено в корпус задвижки и армировано стальной проволокой, что позволяет сохранять форму и препятствует соскальзыванию под воздействием потока рабочей среды. Уплотнение имеет U-образную форму, повторяющую форму ножа. Данная конструкция обеспечивает проход среды в двух направлениях, исключает накопление твердых частиц, мешающих закрытию затвора.

Эластомерные материалы, применяемые в качестве уплотнений

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80 °С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180 °С в постоянном режиме и до 200 °С в краткосрочном режиме.

Все перечисленные материалы обеспечивают 100-процентную герметичность

Корпус

Задвижки серии ПА 520 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений.

Корпус задвижек может быть изготовлен из следующих материалов:

высокопрочный чугун GGG40
сталь углеродистая WCB
сталь коррозионностойкая CF8
сталь коррозионностойкая молибденосодержащая CF8M
специальные стали и сплавы (по заказу покупателя)

Читать статью Что такое фланец: технические характеристики и применение

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон. Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, кромка имеет закругленную форму.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

Расшифровка обозначений ПА 520

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520 DN50-500 мм со штурвалом

DN	Рр*, кгс/см2	Размеры, мм				Сила, Н	Мкр, Н*м	Масса с редуктором, кг
DN	Рр*, кгс/см2	L	D1	D0	H1	Сила, Н	Мкр, Н*м	Масса с редуктором, кг
50	10	48	125	180	290	1150	10	8
65	10	48	145	200	330	1950	10	9
80	10	51	160	200	358	2960	13	10
100	10	51	180	240	378	4620	15	13
125	10	57	210	260	428	7230	20	15
150	10	57	240	280	490	7300	30	24
200	10	70	295	300	588	13000	40	33
250	10	70	350	320	690	14600	50	45
300	6	76	400	350	815	21000	65	60
350	6	76	460	400	890	22900	100	82
400	6	89	515	450	980	29900	120	112
450	6	89	565	500	1025	32400	130	168
500	4	114	620	500	1230	35500	156	210

*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
