Полезные функции обратных клапанов для воды. Классификация и размеры устройств
Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.
Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.
Для чего нужно устройство
Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:
- На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.
- На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.
- В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.
- Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.
- В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.
О принципе работы
Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.
Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.
Виды и устройство обратных клапанов
Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.
Выделяют четыре вида бытовых устройств по типу запорного элемента:
- Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.
- Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.
- Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.
- Дисковые. В качестве запорного элемента выступает прижимной диск.
По виду соединений клапаны подразделяются на следующие группы:
- Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.
- Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.
- Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.
- С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.
По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.
Размеры изделий
Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:
- Клапан с размером 1 дюйм. Пользуется высоким спросом.
- Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.
- Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.
Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.
Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.
Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).
Как установить клапан правильно
Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.
Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

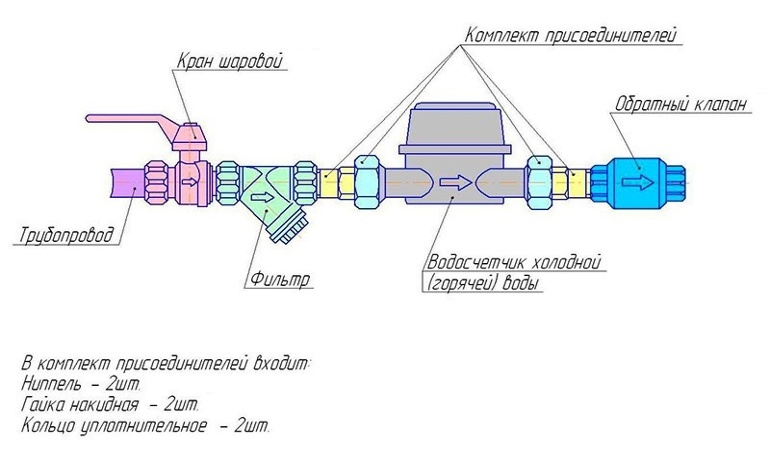

- Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.
- Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.
- Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.
На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.
Дадим несколько советов:
- В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.
- В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.
- В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.
Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.
Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.
Обратный клапан для воды насоса и насосной станции
Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.
Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.
Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.
Для глубинных насосов
Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.
Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.
Для насосных станций
Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.
Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.
