Патрубки с фланцем (ПФГ)

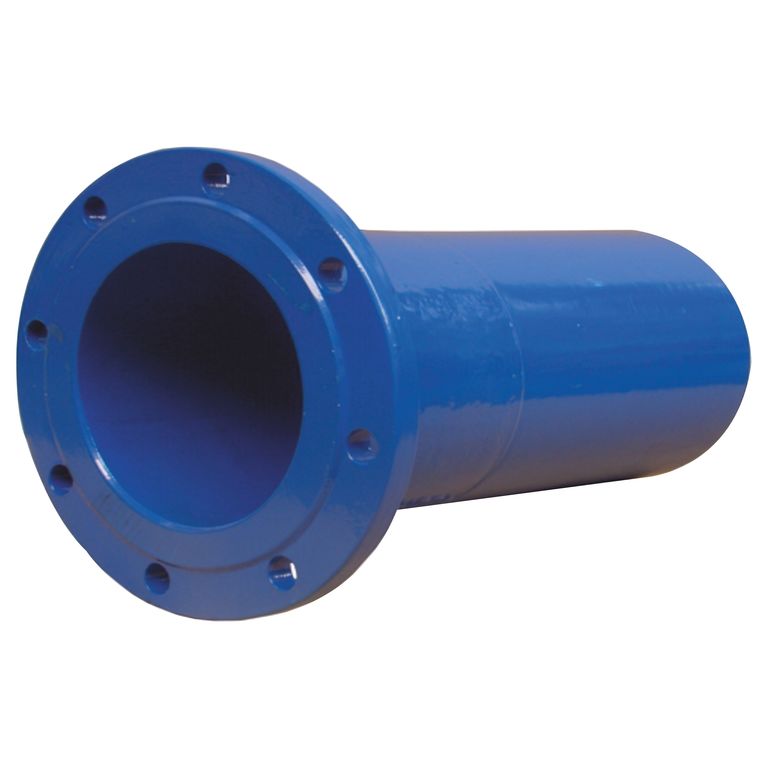

Патрубок c фланцем (ПФГ) DN25-300. PN10-25. Сталь, нержавеющая сталь. Длинна 100-3000mm (вид сверху)

Патрубки с фланцем (ПФГ) для систем отопления, водоснабжения, систем технологических трубопроводов и систем пожаротушения (противопожарных водопроводов).

Патрубки с фланцем (ПФГ) используются в водомерных узлах систем питьевого водоснабжения и пожаротушения. Размеры указаны в соответствии с альбомами ЦИРВ.

Фланцевые патрубки изготавливаются из сталей марок Ст20, 09Г2С, 17Г1С, 12Х18Н10Т, а также из нержавеющих и легированных сталей разных марок (согласно техническим требованиям).

Стандартно, патрубки ПФГ комплектуются фланцами DN16, производство патрубков номинальным давлением PN25 и PN40 осуществляется по дополнительному запросу.

Присоединение фланцев к трубопроводу осуществляется посредством полуавтоматической (MIG/MAG) и аргонодуговой сварки (MIG) в среде защитного газа (Ar98%+CO2%).

Длинна патрубков ПФГ длинна (L) варьируется от 100 до 3000mm. Патрубки ПФГ длинной более 3000mm изготавливаются по дополнительному запросу.

Сертификат соответствия.

Ver. 22062023. Документ Adobe Reader. File PDF. Size 774kB

Сертификат ГОСТ Р. ISO 9001-2015. ISO 14001-2016. ISO 45001-2020

Ver. 01122021. Документ Adobe Reader. File PDF. Size 878kB

Поделиться:

Описание

Производимые нашей компанией патрубки с фланцем ПФГ обладают рядом преимуществ:

  • В процессе производства мы используем только высококачественные трубы и фитинги, которые полностью соответствуют всем стандартам ГОСТ. Все используемые нами материалы для производства патрубков имеют сертификаты изготовителей трубного проката.
  • Все изготовленные нами патрубки с фланцем ПФГ свариваются на автоматических роботизированных комплексах HST Creative с применением источников сварочного тока LORCH, что позволяет получить идеальные сварные швы.
  • В процессе сварочного производства мы применяем расходные материалы BOHLER, DRATEC и ESAB, а также высококачественные очищенные сварочные газы. Качество расходных материалов дополнительно гарантирует высокое качество нашей продукции.
  • Перед окрашиванием патрубков с фланцем ПФГ, мы дополнительно наносим слой цинка на все сварные швы, только после этого все изделие покрывается 2-мя слоями грунта. После грунтования, изделие 2-ми слоями окрашивается финишным покрытием (краской).
  • Каждый патрубок с фланцем ПФГ, произведенный на нашем предприятии проходит гидравлические испытания. Мы подвергаем испытанию уже готовое изделие избыточным давлением, превышающим заявленное рабочее давление (PN) в 1.5 раза.
  • Перед отправкой продукции покупателям, патрубки с фланцем ПФГ обрабатываются защитным антикоррозионным покрытием LIKKOR, что исключает возникновение коррозии во время транспортировки. Срок службы антикоррозионного покрытия составляет 1 год.
  • Все патрубки с фланцем ПФГ стандартно окрашиваются в серый цвет (RAL 7016). По дополнительному запросу, возможна окраска изделий в любой цвет RAL.
  • Все патрубки изготавливаются из электросварных горячекатаных труб с толщиной стенки 4.0-4.5mm. По дополнительному запросу, мы можем изготовить патрубки из бесшовного стального горячекатаного трубного проката.
  • Рабочее давление патрубков с фланцем ПФГ составляет 16Атм., температура теплоносителя до 200 o C. Все патрубки успешно прошли испытания в заводских условиях избыточным давлением 25Атм.
  • Изготавливаемые нашей компанией патрубки предназначены для использования в системах водоснабжения, противопожарного водопровода (пожаротушения), отопления и системах технологических трубопроводов коммерческих складских и производственных помещениях и территориях.
  • Наружная гладкая поверхность патрубков обеспечивает удобство очистки, что позволяет использовать наши изделия в помещениях с повышенными санитарными нормами (медицинские учреждения, производственные помещения пищевой промышленности и пр.).
  • Срок службы патрубков с фланцем ПФГ составляет 20 лет, гарантия завода производителя 2 года.
Читать статью  Автоматическая задвижка для воды с электроприводом. Классификация задвижек с электроприводом.

Монтаж

В случае необходимости, наша компания может осуществить замену существующих или установку новых патрубков с фланцами ПФГ для систем пожаротушения (противопожарного водопровода), водоснабжения и отопления на объекте Заказчика. Более подробно узнать о стоимости, сроках изготовления патрубков и монтажных работах можно обратившись к нам в форме Обратной связи или по телефону в разделе Контакты.

Ознакомиться со всем перечнем монтажных услуг, предоставляемых нашей компанией, Вы сможете в разделе Услуги нашего сайта.

Технические характеристики

Общие характеристики

Наименование Описание
Материал* Сталь Ст20. Сталь 09Г2С. Сталь 17Г1С. Сталь 12Х18Н10Т. Нержавеющие стали.
Размер труб ГОСТ 8732-78. ГОСТ 32528—2013.
Фланцы, Тип Сталь Ст20. Тип 01. ГОСТ 33259-2015
Фланцы, Количество 1
Фланцы, швы MIG / TIG. Ar98% + CO2%. DRATEC DT — G3Si1 CuZn. D1.2mm
DN 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
PN** 16, 25, 40
Длинна, (L,mm)*** 100-3000mm. 3000-6000mm
Рабочее давление** 1.6МПа, 2.5МПа
Испытательное давление 2.5МПа, 3.0МПа
Покрытие Грунт цинконаполненный (Zn99%, RAL7001)
Сертификат производства ГОСТ Р, ISO 9001, ISO 14001, ISO 45001

* Возможно изготовление патрубков с фланцами ПФГ из других марок сталей (09Г2С, 12Х18Н10Т, 17Г1С и пр.) по дополнительному запросу. Срок изготовления 7-14 рабочих дней.

** Возможно изготовление патрубков номинальным давлением 2.5МПа и 4.0МПа (25Атм и 40Атм) по дополнительному запросу. Срок изготовления 7-14 рабочих дней.

*** Длинна патрубков с фланцами ПФГ составляет от 250 до 3000mm. Патрубки длинной более 300mm изготавливаются по дополнительному запросу.

Размеры

L, mm*** DN PN** D3 D4 S1 D D1 D2 Dr b h d n M
100-3000 25 16 32 24 4 115 33 68 85 12 2 14 4 12
100-3000 32 16 42 34 4 135 39 78 100 14 2 18 4 16
100-3000 40 16 45 37 4 145 46 88 110 15 3 18 4 16
100-3000 50 16 57 45 6 160 59 102 125 15 3 18 4 16
100-3000 65 16 76 64 6 180 78 122 145 17 3 18 4 16
100-3000 80 16 89 77 6 195 91 133 160 17 3 18 4 16
100-3000 100 16 108 96 6 215 110 158 180 19 3 18 8 16
100-3000 125 16 133 121 6 245 135 184 210 21 3 18 8 16
100-3000 150 16 159 143 8 280 161 212 240 21 3 22 8 20
100-3000 200 16 219 203 8 335 222 268 295 21 3 22 8 20
100-3000 250 16 273 257 8 390 276 320 350 23 3 22 12 20
100-3000 300 16 325 305 8 440 328 370 400 24 4 22 12 20
Читать статью  Что такое клиновая задвижка. Задвижка клиновая — назначение, классификация, характеристики, установка

ВНИМАНИЕ!

Наша компания изготавливает нестандартные патрубки с фланцами согласно техническим условиям и чертежам Заказчика (при наличии). В случае отсутствия чертежей, наша компания поможет разработать техническую документацию на изготовление изделия согласно техническим заданиям Заказчика. Более подробно узнать о стоимости и сроках изготовления, монтажных работах можно обратившись к нам в форме Обратной связи или по телефону в разделе Контакты.

Крепежные элементы (болты, гайки, шайбы, гроверы) и уплотнительные элементы (прокладки) не входят в комплект поставки патрубков и приобретаются дополнительно.

Наши преимущества

  • Безналичный расчет. Предоставление полного перечня документов по итогам выполнения работ.
  • Возврат НДС 20%.
  • Отправка продукции в любой регион России.
  • Качество производимых работ подтверждено Сертификатом качества ГОСТ Р. ISO 9001-2015. ISO 14001-2016. ISO 45001-2020 (см. раздел Документация).
  • Строгое соблюдение всех оговоренных в Договоре сроков на изготовление продукции и/или проведение монтажных работ.
  • Предоставление полного пакета сопроводительной документации на изготовление и/или монтажные работы: Технические паспорта изделий, Инструкции по монтажу и обслуживанию, Протоколы гидравлических испытаний изделий и систем, Сертификат соответствия ГОСТ Р, Декларация соответствия Таможенного союза (по необходимости, для Партнеров из стран СНГ), Сертификат соответствия Пожарной безопасности (по необходимости), Декларация соответствия Пожарной безопасности (по необходимости).
  • Разрешительная документация на монтаж систем пожаротушения (см. раздел Документация).
  • Разрешительная документация на проведения сварочных работ высокой сложности (см. раздел Документация).
  • Полный комплект разрешительной документации на проведение сварочных работ (специалисты сварочного производства, сварщики аргонодуговой автоматической и полуавтоматической сварки 5-го разряда, монтажники систем пожаротушения).
  • Собственный склад комплектующих и запасных частей. Более 1 000 наименований.
  • Использование оборудования, комплектующих и расходных материалов только ведущих европейских производителей: LORCH (Германия), HELVI (Италия), HST (Чехия), ESAB (Швеция), KEMPPI (Финляндия), BOHLER(Австрия), GEORG FISCHER (Швейцария), FRIALEN (Германия), HAWLE (Австрия), TECOFI (Италия), FIV (Италия).
  • При производстве работ строгое соблюдение всех требований по строительству и реконструкции инженерных систем.
  • Собственный инструмент, включая инструмент для проведения аварийных работ, в том числе инструмент для работ в ночное время суток и зимнее время года.
  • Собственный автопарк (включая полноприводный транспорт).
  • Квалифицированный персонал с более чем 18-ти летним опытом работы в теплоэнергетической отрасли инженерного бизнеса.
  • Сотрудники компании имеют все необходимые документы для проведения сварочных работ, работ по монтажу технологических трубопроводов, включая системы водоснабжения и пожаротушения. Более подробно с разрешительной документацией и сертификатами компании можно ознакомиться в разделе Документация.
Читать статью  Прокладки для фланцевых соединений: краткий гид по видам и размерам
