Какое преимущество имеет закрытая система отопления перед открытой?

Какое преимущество имеет закрытая система отопления перед открытой?

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Открытая система отопления

Принцип действия такой системы очень прост. Отопительный котел нагревает теплоноситель (воду), которая циркулирует по трубам. Горячая вода расширяется, поднимается к верху, остывшая вода поступает в котел (обратка). При частичном остывании объем воды постепенно уменьшается и она возвращается из расширительного бачка в по трубам в котел.
Большим плюсом данной отопительной системы является самостоятельная циркуляция воды в трубах, без помощи насоса, следовательно, такие отопительные системы не зависят от электроэнергии. Как правило, открытая система отопления – самотечная, монтируется по уровню, в ней не используются циркуляционные насосы.

Существует несколько правил при монтаже и проектировании открытой отопительной системы:

• Отопительный котел должен находиться внизу. В большинстве случаев для этого монтируют в полу углубление, размером 50 – 60 сантиметров и помещают в него отопительный котел.
• Расширительный бачёк необходимо устанавливать на верхней точке, например, на чердачном помещении.
• Отопительные трубы должны находиться под небольшим наклоном по всей протяженности: подача от нижней точки к верху, обратка – от верхней до нижней точки. Что бы вода стекала без помех и задержек.
• Если при установке трубопровода не выдержать правильный угол наклона или труба поднята слишком высоко, то образуется воздушный пузырь, тормозящий ход воды и батареи остаются холодными. Для предотвращения таких проблем стоит ставить трубы, диаметром 40 – 50 мм.

1. Удобство и простота эксплуатации.
2. Независимая от электроэнергии система отопления
3. Бесшумность работы.
4. Низкая себестоимость комплектации.

1. Воздушные пробки, который появляются из – за открытого расширительного бака, быстрая изнашиваемость металлических частей – в следствии коррозии.
2. Необходимость теплоизоляции бака, для предотвращения замерзания воды.
3. Требуется постоянно проверять уровень воды в бачке.
4. Подходит такая система отопления только для обогрева небольших помещений из – за отсутствия насоса.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

• Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
• Создание необходимого давления происходит ещё на стадии установки контура отопления.
• Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
• Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
• Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
• Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
• В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.
• Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

Воздухоотводчик в закрытой и открытой системе отопления

Помимо этого стоит придерживаться ряда правил монтажа и запуска закрытой системы:

• Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
• После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
• Как только из крана отвода воздуха пойдёт вода — перекрыть его.
• Только после всего вышеперечисленного запускать циркуляционный насос.

Основываясь на вышесказанное, закрытая и открытая системы отличаются:

Какая система отопления лучше

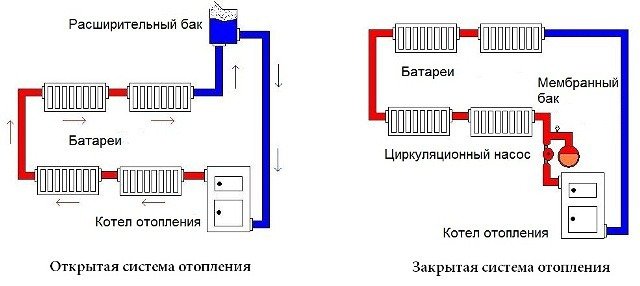

Открытая и закрытая система отопления

Сказать какой лучше тип из представленных отопительных систем на сегодняшнее время трудно, ведь как открытая, так и закрытая система отопления имеет определённые преимущества и недостатки. Тем не менее, стоит всё-таки подробней разобраться с этим вопросом и выяснить, что к чему.

Итак, в частном доме наиболее всего прижилась система отопления закрытого и открытого типа. У этих двух систем имеются серьёзные отличия, которые связаны как со способами монтажа, так и с процессом обслуживания.

Расширительный бак для закрытой системы

Как работает расширительный бак

Расширительный бак подбирается исходя из расчета объема жидкости в закрытой системе отопления. При кипении вода увеличивается в объеме в среднем на 5,5%, соответственно и объем емкости должен иметь одну десятую часть от общего объема теплоносителя. Расширительный бак помогают ликвидировать слишком большое количество воды, что крайне важно в плане безопасности.

Конструкция состоит из двух блоков:

1. Корпус сделан из нержавейки.
2. Мембрана.

Одна часть емкости заполняется воздухом, в нижний отсек попадает лишняя вода. При повышении температуры мембрана сжимается, регулируя поступление жидкости. Емкость монтируется рядом с котлом, она является эффективным инструментом для предотвращения прорыва контура и аварии.

Первый тип мембран поменять нельзя, сменная мембрана делается из резины, ее можно заменить самостоятельно. Монтируются такие элементы на фланцах емкости.

В чем отличия и преимущества систем открытого и закрытого типа

Для отопления домов используются системы отопления закрытого и открытого типа. Многие специалисты считают, что закрытая система отопления имеет больше преимуществ, чем открытая отопительная система. Действительно ли это так? Попробуем разобраться.

У системы отопления открытого типа есть много недостатков, о которых мы поговорим позже, но также есть и неоспоримое достоинство — она не зависит от электричества. Если учесть, что стоимость электроэнергии повышается каждый год, а проблемы с подачей электричества в наши дома – далеко не редкость, то это единственное преимущество открытой отопительной системы может нивелировать все ее недостатки.

Поэтому нет ничего удивительного, что, несмотря на достоинства закрытых систем, во многих домах все еще устанавливаются простые и не затратные открытые системы отопления. Но, конечно, минусов у данного способа обогрева помещения очень много.

Отопление в доме

У системы отопления открытого типа есть много недостатков, о которых мы поговорим позже, но также есть и неоспоримое достоинство — она не зависит от электричества. Если учесть, что стоимость электроэнергии повышается каждый год, а проблемы с подачей электричества в наши дома – далеко не редкость, то это единственное преимущество открытой отопительной системы может нивелировать все ее недостатки.

Открытая или закрытая схема отопления – что выбрать

Решений по реализации подачи тепла в дом существует два — закрытая или открытая система отопления. Схема называется «открытой» из-за того, что воздух контактирует с теплоносителем в расширительном бачке. Отличия системы открытого типа:

При перегреве теплоносителя (отключение автоматики, поломка насоса, засорение труб и другие аварийные ситуации) вода может закипеть, и лишний объем жидкости выдавливается в бачок, а предохранительный клапан, сливающий воду в канализацию, устанавливается не всегда, поэтому существует риск переливания теплоносителя из резервуара на пол.

Поэтому такая схема считается морально устаревшей, и ее реализуют только в маленьком по площади жилье – на дачах или в садовых домиках. Основное неудобство такого решения – необходимость монтажа расширительного резервуара в самой высокой точке схемы отопления, и это не всегда помещение в тепле – часто приходится монтировать бачок на холодном чердаке, утеплять его и постоянно следить за уровнем рабочей жидкости. Но закрытая и открытая система отопления имеют один общий параметр – использование циркуляционного насоса для более надежного перемещения горячей воды или антифриза по трубам.

1. Простой монтаж, ремонт и обслуживание;
2. Бесшумное движение теплоносителя – этой особенности лишена закрытая схема, так как насос шумит постоянно;
3. Энергонезависимая работа при естественной циркуляции рабочей жидкости;
4. Еще одно отличие открытой системы отопления — возможность монтажа котлов любого типа;
5. Низкая себестоимость материалов и оборудования.

Закрытая

Представленная система получила максимальное распространение в условиях частных домов или многоэтажек с индивидуальными котлами и обогревом. Такая технология заключается в конструкции, где вода, проходящая по трубопроводу, применяется только для отопления или нагрева, а вода из тепловой сети не расходуется на горячее водоснабжение.

Что такое закрытая система отопления, и почему она носит такое название, будет понятно, если рассмотреть ее схему на рисунке.

Все компоненты системы отопления не входят в контакт с окружающей атмосферой и наглухо закрыты. Схема обладает небольшой потерей воды, однако они автоматически восполняются с помощью регулятора подпитки.

Закрытая технология обеспечения нагрева теплоносителя для обогрева может быть отрегулирована централизованно. При этом количество воды в системе не меняется. Потребление тепловой энергии зависит от температуры нагрева проходящего по трубам теплового носителя.

Представленные системы с закрытой технологией функционируют с применением тепловых пунктов, в которые нагретая воды проходит от поставщика тепловой энергии. Им может выступать тепловая электрическая централь. После этого, температура воды приводится к необходимым параметрам для обеспечения теплом и транспортируется конечным пользователям.

При работе закрытой системы теплового снабжения технология предоставляет хорошее качество горячей воды и эффективность в направлении энергосбережения. Однако есть и негативный момент, который заключается в высокой сложности подготовки воды, в связи с большой продолжительностью одной тепловой точки от другой.

При указанной технологии, вода проходит нагрев до 65 градусов по Цельсию и транзитом поступает в водоразборные краны. В дальнейшем она перемещается непосредственно к потребителям. Такая технологическая особенность позволяет применять стандартные недорогие смесители и обойтись без дорогостоящих изделий теплового обмена. Поскольку разбор нагретого теплоносителя происходит неравномерно, то линии транзита для конечных пользователей рассчитывают всегда с наиболее возможным потреблением.

Миф 1: классификация по типу расширительного бака

Закрытые системы – это системы отопления, в которых используется закрытый (мембранный) расширительный бак.

Открытые системы – это системы, соответственно, с открытым расширительным баком.

Расширительный бак нужен для того, чтобы принять избыток теплоносителя при его расширении, поскольку при повышении температуры жидкость увеличивается в объеме.

Без устройств, принимающих в себя излишек теплоносителя – давление в системе повышается, что иногда приводит к печальным последствиям, например, может произойти порыв трубопровода и срыв запорно-регулирующей арматуры.

Открытый расширительный бак (рис.1) не является герметичным – он имеет взаимосвязь с воздухом. Используется в основном в гравитационных системах отопления частных домов. В таких системах жидкость циркулирует без насоса, за счет перепада температур.

Рис.1. Открытый расширительный бак в гравитационной системе отопления

Закрытый (мембранный) расширительный бак (рис.2) представляет собой герметично закрытую металлическую емкость, разделенную на 2 камеры эластичной мембраной. Отсюда и название «мембранный».

Рис. 2. Закрытый (мембранный) расширительный бак в системе отопления

Правильно классифицировать на Закрытые и Открытые – системы теплоснабжения по способу организации горячего водоснабжения.

Открытая или закрытая схема отопления – что выбрать

Решений по реализации подачи тепла в дом существует два — закрытая или открытая система отопления. Схема называется «открытой» из-за того, что воздух контактирует с теплоносителем в расширительном бачке. Отличия системы открытого типа:

При перегреве теплоносителя (отключение автоматики, поломка насоса, засорение труб и другие аварийные ситуации) вода может закипеть, и лишний объем жидкости выдавливается в бачок, а предохранительный клапан, сливающий воду в канализацию, устанавливается не всегда, поэтому существует риск переливания теплоносителя из резервуара на пол.

Поэтому такая схема считается морально устаревшей, и ее реализуют только в маленьком по площади жилье – на дачах или в садовых домиках. Основное неудобство такого решения – необходимость монтажа расширительного резервуара в самой высокой точке схемы отопления, и это не всегда помещение в тепле – часто приходится монтировать бачок на холодном чердаке, утеплять его и постоянно следить за уровнем рабочей жидкости. Но закрытая и открытая система отопления имеют один общий параметр – использование циркуляционного насоса для более надежного перемещения горячей воды или антифриза по трубам.

Поэтому такая схема считается морально устаревшей, и ее реализуют только в маленьком по площади жилье – на дачах или в садовых домиках. Основное неудобство такого решения – необходимость монтажа расширительного резервуара в самой высокой точке схемы отопления, и это не всегда помещение в тепле – часто приходится монтировать бачок на холодном чердаке, утеплять его и постоянно следить за уровнем рабочей жидкости. Но закрытая и открытая система отопления имеют один общий параметр – использование циркуляционного насоса для более надежного перемещения горячей воды или антифриза по трубам.

Естественная циркуляция

Система организуется без насоса, работает от разницы плотности жидкости при нагреве и охлаждении. Теплоноситель греется в котле, приобретает меньшую плотность и легкость, в результате чего направляется вверх. В холодном состоянии вода движется по выдающему стояку – трубе с большим диаметром. По разводке и к отопительным устройствам теплоноситель двигается сверху вниз, охлаждаясь при отдаче тепла.

В холодном состоянии плотность воды повышается, и она направляется на отопительный резервуар. Трубопровод выполняется под наклоном. Систему отличает энергонезависимость – может использоваться в частном доме или на даче. В числе минусов естественной циркуляции:

• сложность монтажа за счет труб с большим диаметром;
• неэстетичный внешний вид;
• необходимость периодической доливки теплоносителя;
• маленькая квадратура обогреваемых комнат.

В системе используется негерметичная открытая емкость.

Для коммуникаций применяется циркуляционный насос, активизирующий движение воды. Система отличается простотой обустройства, расширенными возможностями и небольшим диаметром труб. Пользователь сам регулирует температуру или выставляет ее в автоматическом режиме. Недостаток принудительной циркуляции – энергозависимость.

Закрытая и открытая система отопления: что лучше

Закрытую систему отопления можно устанавливать как в большие дома, так и в маленькие Каждый человек старается сделать свое проживание в доме максимально комфортным. Огромную роль в этом вопросе играет отопление. Ведь очень важно, чтобы заходя с улицы в дом, вы чувствовали желание в нем остаться. Однако на данный момент развелось такое количество различных вариантов отопления, что выбрать среди них очень тяжело. Сегодня мы обсудим плюсы и минусы открытой и закрытой систем и выясним, какая из них лучше.

Чтобы понять, какая из систем лучше, нужно первым делом узнать, как они работают. Это базовая информация для принятия правильного решения.

Два типа отопления

Одно из отличий открытой системы отопления от закрытой — наличие негерметичного расширительного бака. Именно в него поступает лишняя вода при расширении. Жидкость из этого резервуара постоянно испаряется и нуждается в периодическом восполнении.

Конструкция системы отопления открытого типа не отличается сложностью. В неё входят такие элементы, как:

• трубы большого диаметра;
• котёл на твёрдом, жидком или газообразном топливе;
• радиаторы;
• расширительный бак.

Котёл располагается в нижней точке системы и нагревает воду. Нагретая жидкость расширяется, затем под давлением выходит в трубопровод и далее движется к радиаторам, где происходит её частичное охлаждение. Поднимаясь к высшей точке, в которой находится расширительный бак, теплоноситель начинает движение вниз, по направлению к нагревателю. Естественная циркуляция происходит довольно медленно. Иногда открытый тип отопления модернизируется электрическим насосом.

На сегодняшний день большей популярностью пользуется закрытый тип отопления. Такая система полностью герметична. Помимо основных элементов, в ней используются один или несколько электрических насосов.

Расширительный бачок необходимо устанавливать в удобном для обслуживания месте

Для этой системы характерен специальный мембранный расширительный бак. Он представляет собой высокопрочную стальную ёмкость, разделённую изнутри пополам резиновой перегородкой. Одна часть заполнена инертным газом, а в другую попадает избыток воды. Расширяясь, жидкость заполняет бак. Она давит на мембрану и сжимает газ. При уменьшении давления теплоноситель выталкивается обратно в трубу.

Подробнее об открытом и закрытом расширительном бачке:

Какая систем отопления лучше — открытая или закрытая, зависит от того, в каком помещении она будет применяться. У каждого вида есть свои плюсы и минусы. При выборе подходящего типа нужно учитывать место и условие установки, желания и возможности, а также множество других нюансов. Например, при отсутствии электрификации в доме возможен только открытый тип, а при использовании электрического котла — закрытый.

Главное достоинство открытой системы — надёжность и простота. Кроме того, она дешевле закрытой.

Достоинства и недостатки закрытой системы отопления. Достоинства

1. Высокая скорость теплоносителя, зависящая от технических характеристик циркулярного насоса;
2. Большая теплоотдача;
3. Легкий монтаж, можно сделать своими руками;
4. Можно использовать любой теплоноситель: вода, антифриз;
5. Нет контакта с воздухом, а значит, нет коррозии, за счет этого конструкция будет служить долго;
6. Нет воздушных пробок и лишнего шума;
7. Подходят для помещений с разной площадью и количеством этажей.

Перед началом монтажа нужно определиться с материалами, а именно с котлом (он должен подходить по мощности и объёму), батареями, радиаторами, трубами и насосом.

Открытая система отопления

В этой схеме теплоноситель, которым чаще всего бывает простая вода, движется по законам физики естественным путем за счет разности в плотности холодной и горячей воды. Этому также способствует уклон проложенных труб.

Плотность нагретой воды значительно меньше плотности холодной. Разность в этих значениях ведет к тому, что создается гидростатический напор, «продвигающий» горячую воду к радиаторам.

В состав открытой системы входят:

• отопительный котел
• расширительный бак
• трубы прямые и обратные
• радиаторы

Важно! В открытой системе отопления использование антифириза проблематично из-за того, что в расширительном баке теплоноситель находится в открытом состоянии. А антифриз быстро испаряется. Поэтому используется только вода.

Теплоноситель, нагретый до высокой температуры, на выходе из котла стремится вверх, выталкиваемый более холодной водой, поступающей из обратки снизу. Так происходит естественная циркуляция, в результате которой и нагреваются радиаторы.
