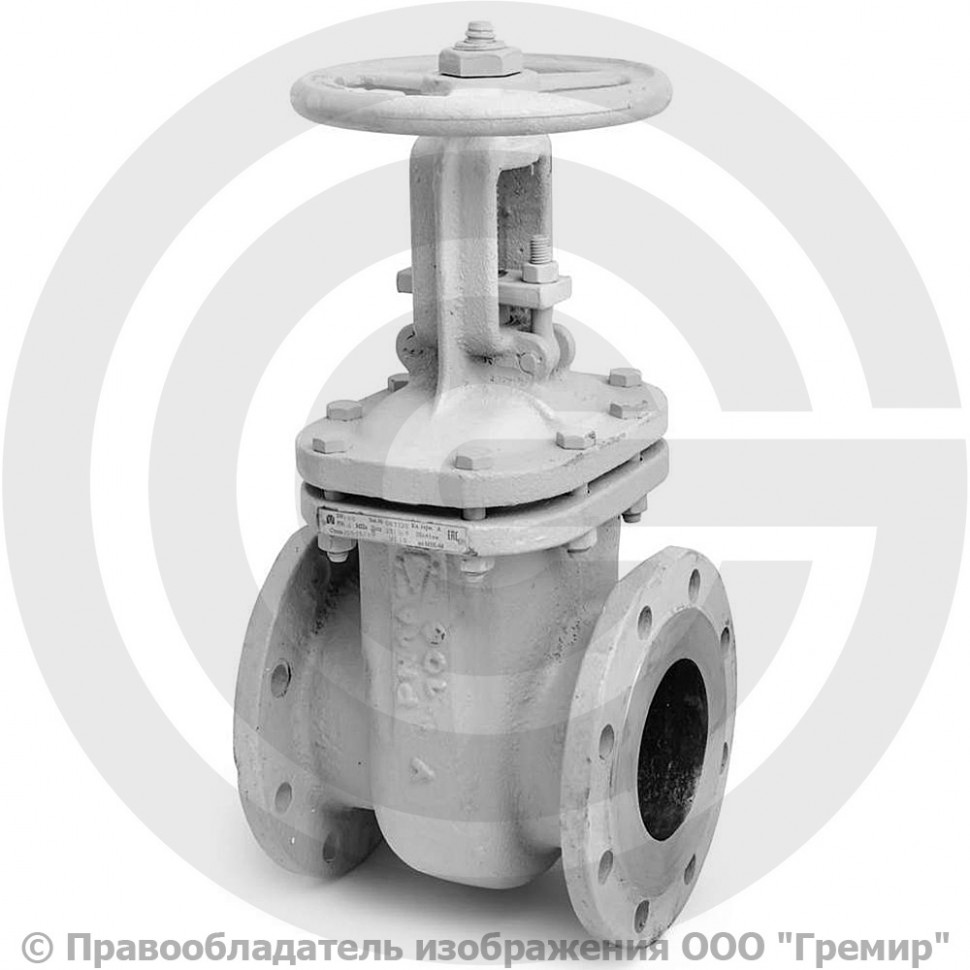

30с41нж Задвижка стальная клиновая фланцевая

30с41нж Задвижка стальная клиновая фланцевая

При поиске задвижки 30с41нж, необходимо иметь в виду, что нет универсального, одинакового для всех названия данной задвижки. Для удобства поиска ниже приведены наиболее популярные варианты названий данного изделия, встречающиеся в каталогах заводов-производителей.

• Задвижка фланцевая с выдвижным шпинделем клиновая
• Задвижка с выдвижным шпинделем клиновая, сварная
• Задвижка с выдвижным шпинделем клиновая, сварная, фланцевая
• Задвижка штампосварная с выдвижным шпинделем фланцевая, запорная клиновая
• Задвижка литая с выдвижным шпинделем сальниковая фланцевая, клиновая с выдвижным шпинделем сальниковая фланцевая затвор-сплошной или двухдисковый клин

Чертежи изделия у различных производителей; ГОСТы, ОСТы, ТУ

Зачастую, проектные организации, закладывают в проекты не таблицу фигур (30с41нж), а номер чертежа. При этом задвижки, производимые различными заводами, могут иметь идентичные технические характеристики. Чтобы облегчить потребителю поиск задвижки клиновой с выдвижным шпинделем 30с41нж, нужно знать основные номера чертежей, по которым изготавливается данное изделие различными производителями. Вот их перечень:

• ТЛ 13001,
• ПТ 11055,
• ЛШТИ 49615001,
• ЛА 11055,
• ИЮКЛ 491665.004,
• ЗКС2-16,
• ЗКЛ2-16,
• ЗКЛ2,
• ЗКЛ 13004,
• ГА 11057,
• БС 11021,
• 266-00

1. Корпус
2. Крышка
3. Клин (диски)
4. Шпиндель: 20Х13
5. Гайка шпинделя
6. Гайка
7. Шпилька, болт
8. Болт откидной
9. Уплотнение между корпусом икрышкой (прокладка, кольцо)
10. Набивка сальника
11. Маховик
12. Наплавка на кольце в корпусе
13. Наплавка на клине

В нашу компанию поступает большое количество заказов на арматуру, в которых снабженцы просят подобрать определенный тип арматуры по ТУ. Необходимо помнить, что ТУ (Технические Условия) уникальны для каждого завода-изготовителя и имеют уникальное цифровое обозначение, по которому легко определить производителя. При поиске задвижки 30с41нж, клиенты чаще всего запрашивают наиболее распространенные в нашей стране ТУ изготовителей –

• ТУ 3741-001-07533604-94,
• ТУ 26-07-1125-77,
• ГОСТ 9544-93, герметичность затвора класса А
• ГОСТ 10194-78,
• ГОСТ 9544-93,
• герметичность класса «А» или «В» ГОСТ 9522-93,
• герметичность затвора класс А по ГОСТ 9544-93

Специалисты ООО ПО «Нефтехимавтоматика» помогут вам определить завод по номеру заводского чертежа или ТУ производителя, предложат аналогичную продукцию, с теми же техническими характеристиками, но имеющуюся в наличии или по более выгодной цене.

Типы присоединения к трубопроводу

Задвижка 30с41нж поставляется с различными типами присоединения. В каталогах заводов наиболее часто встречаются следующие типы присоединения:

• фланцевое с ответными фланцами,
• фланцевое с отв. фланцами по ГОСТ 12815-80,
• фланцевое

Рабочая среда и температура рабочей среды

Задвижка клиновая 30с41нж поставляется на различные типы сред, которые неагрессивны по отношению к корпусным деталям данного изделия. Стоит учесть, что различные производители прописывают в паспортах и сертификатах на свои изделия различные среды при том, что материалы из которых изготавливается изделие одинаковые. Однако, в основном рабочие среды задвижки 30с41нж у различных изготовителей повторяются с некоторыми отличиями:

• взрывопожароопасные газы, вода, пар, жидкие нефтепродукты, токсичные жидкости и газы,
• вода для технических целей, пар, природный газ, нефтепродукты и другие среды, нейтральные к материалам деталей,
• вода, воздух, пар, природный газ сухой, жидкие и газообразные нефтехимические неагрессивные продукты,
• вода, пар, газ, жидкие нефтепродукты
• воздух, вода, природный газ сухой, жидкие и газообразные нефтехимические продукты не агрессивные к стали 20,
• нефть , нефтехимические продукты, жидкие и газообразные неагрессивные среды

Температура рабочей среды: от -40 до +425

Материал изделия

Материалы, используемые для производства задвижки стальной 30с41нж, должны обеспечивать долговечную службу изделия и герметичность по отношению к окружающей среды. В каталогах заводов-производителей наиболее часто встречаются следующие марки стали, используемые для производства данного изделия:

• сталь 25Л,
• сталь 20Л, сталь 25Л, сталь 20Г1ФЛ,
• сталь 20Л,
• сталь 20, сталь 3, фланцы штампосварные,
• сталь 20, сталь 15ХМ, сталь 09Г2С,
• сталь 08ГДНФЛ, в корпусе установлены вварные седла, имеющие коррозионностойкие антифрикционные наплавки

Климатическое исполнение

В зависимости от климатических условий, изделия изготавливаются согласно ГОСТ 1 51 50-69, а степень защиты, обеспечиваемая оболочкой маркируется – по ГОСТ 14254-96.

Температура окружающей среды не ниже: от -40 до +40

• У1 (от -40 до +40

Климатическое исполнение задвижки стальной ручной 30с41нж – это характеристика, которая указывает на то при какой температуре окружающей среды может эксплуатироваться данное изделие при сохранении заданных параметров. Климатическое исполнение полностью зависит от материалов, используемых при производстве данного типа арматуры.

Похожие изделия

Каталог компании «Нефтехимавтоматика» поможет вам подобрать правильную арматуру для комплектации трубопроводных систем. Перед вами задвижка клиновая с выдвижным шпинделем фланцевая 30с41нж. Ее устанавливают в качестве запорного элемента на трубопроводах, транспортирующих:

• воду, воздух, пар,
• аммиак, природный газ,
• нефть и нефтепродукты,
• жидкие и газообразные углеводороды.

Технические характеристики задвижки 30с41нж

Клиновая конструкция предполагает двухдисковое строение запирающего элемента. Клин, образуемый двумя дисками, расположенными под углом друг к другу, характеризуется самоустановкой относительно седельных поверхностей корпуса, допуская погрешности при изготовлении седел, которые никак не сказываются на герметичности. Такая конфигурация практически избавляет арматуру от возможного заклинивания. Немаловажным преимуществом является небольшая изнашиваемость уплотнителей, высокая герметичность и минимальное усилие, требуемое для приведения затвора в действие.

Задвижка 30с41нж РУ16

Номинальное рабочее давление составляет 1,6 МПа. Это обозначает, что ТПА гарантированно прослужит заявленный производителем срок при избыточном рабочем давлении 1,6 МПа и температуре рабочей среды 20 градусов по Цельсию.

Маркировка также может содержать информацию о диаметре условного прохода конкретной модификации. Например, задвижка 30с41нж ДУ100 имеет номинальный размер равный 100 мм. Это важная характеристика для полнопроходной арматуры, так как она указывает на диаметр прохода ТПА в положении «полностью открыто» и должна совпадать с сечением трубы, на которой установлен элемент.

Цена на 30с41нж

Стоимость конкретной разновидности изменяется в зависимости от ДУ. Чем больше значение диаметра, тем выше цена 30с41нж. В каталоге представлены модели от 2 313 до 508 658 рублей.

Мы сотрудничаем с ведущими отечественными заводами-производителями напрямую, поэтому гарантируем, что установленная цена на задвижки 30с41нж ДУ150 РУ16 исключает посреднические наценки. Вы можете заказать партии любого объема, занимаемся поставками во все города России и СНГ. Обращайтесь за подробной консультацией и помощью в выборе изделий и оформлении заказа по телефону
