Основные узлы гидросистем

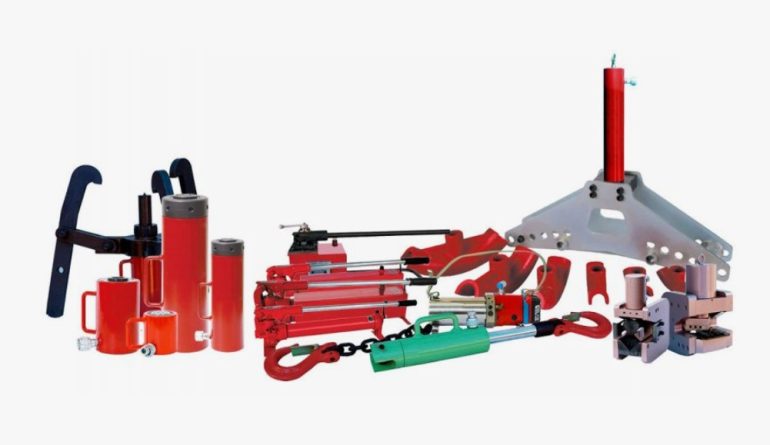

Когда инженеры говорят про гидравлическое оборудование, они имеют в виду целую связку элементов, которая превращает давление рабочей жидкости в контролируемые движения и усилия механизмов. В эту связку входят насосы, дроссели, клапаны, замки, распределители, гидроцилиндры и управляющие катушки, и каждый из узлов отвечает за свой участок работы потока. Для корректной и безопасной эксплуатации техники приходится смотреть не только на паспортные характеристики каждого устройства по отдельности, но и на то, как они взаимодействуют в реальной схеме, какие режимы создают при пуске, торможении и аварийной остановке. Многие специалисты обращаются в профильные компании, такие как ООО ПКФ «СИБТЕХНОКОМ», чтобы согласовать подбор компонентов под конкретные давления, расходы и типы нагрузок, а уже затем переходят к деталям монтажа и обслуживания.
Дроссели и клапаны
Дроссели регулируют расход жидкости за счет изменения проходного сечения канала, и тем самым влияют на скорость движения исполнительных механизмов и характер переходных процессов. При стабильных режимах достаточно настроить отверстие один раз, а в более сложных схемах используют регулируемые варианты, которые позволяют тонко подстраивать поток под изменяющуюся нагрузку.
Функции гидроклапанов
Клапаны выполняют сразу несколько задач: защищают систему от избыточного давления, поддерживают заданный уровень в отдельных ветвях и контролируют направление потока. В практике чаще всего встречаются предохранительные, редукционные и обратные варианты, каждый из которых работает по своему алгоритму, но все они завязаны на изменение положения запорно-регулирующего элемента под воздействием давления и расхода.
Дроссель в линии управления
Когда дроссель устанавливают в линию управления, он помогает сгладить резкие изменения потока, задавая нужную скорость срабатывания клапана или цилиндра. В таких схемах особенно чувствуется взаимосвязь между диаметром отверстия, вязкостью жидкости и температурой, так как от этих параметров зависит фактический расход.
Правильный подбор характеристик позволяет избежать гидроударов, колебаний давления и рывков механизма, которые приводят к усталостным повреждениям трубопроводов и уплотнений. В итоге система работает плавнее, а ресурс компонентов увеличивается без каких-либо серьёзных переделок.
Клапан в силовой линии
Если речь идет о клапане в силовой линии, то его задача — удерживать давление в заданных пределах и защищать оборудование от перегрузок. При достижении порогового значения он открывает обходной канал и сбрасывает часть потока, не допуская выхода элементов из строя.
Такая схема особенно полезна на пресcах, подъемных установках и других механизмах с высокими нагрузками, где короткий всплеск давления может привести к деформации корпуса или разрушению штока. Здесь даже небольшое изменение настройки порога срабатывания отражается на надежности всей установки.
Гидрозамки и распределители
Гидрозамки отвечают за удержание исполнительных органов в заданном положении под нагрузкой, блокируя обратный ток жидкости до момента, когда приходит управляющий сигнал. Их используют на подъемных платформах, манипуляторах, строительной и коммунальной технике, где недопустимо самопроизвольное опускание или смещение рабочих органов.
Управление потоками в распределителях
Распределители направляют поток по нужным каналам, подключая или отключая отдельные ветви схемы и задавая последовательность работы цилиндров и гидромоторов. В промышленных установках нашли широкое применение золотниковые конструкции, которые выдерживают высокие давления и большие расходы, сохраняя при этом компактные размеры и приемлемый ресурс.
Гидрозамок под нагрузкой
Замок, встроенный в линию цилиндра подъема, позволяет удерживать груз в статическом положении даже при падении давления в магистрали питания. Пока управляющий канал не подаст нужное давление, обратный ход жидкости заблокирован, а механизм остается на месте.
Такая конфигурация повышает безопасность работ, так как исключает произвольное опускание стрелы, платформы или ковша при повреждении шланга или остановке насоса. За счет этого оператор получает дополнительную защиту, а конструкция может выдерживать сложные режимы стройплощадки или цеха.
Распределитель с электрокатушками
Распределитель, оснащенный электромагнитными катушками, включается в общую цепочку управления и реагирует на сигналы контроллера или кнопочных постов. Включение катушки переводит золотник в заданное положение, открывая нужные каналы и изменяя направление потока.
Такое решение облегчает автоматизацию, позволяет объединять несколько узлов в сложные алгоритмы и сокращает число механических приводов. К тому же диагностика электрических сигналов проще, чем анализ purely механических сбоев, что ускоряет поиск неисправностей.
Гидроцилиндры и их роль
Гидроцилиндр превращает энергию потока в линейное движение штока, за счет чего выполняются операции подъема, прижатия, выдавливания, поворота через рычаги и другие рабочие действия. Наиболее распространены конструкции двустороннего действия, в которых давление поочередно подается в поршневую и штоковую полости, обеспечивая управляемый прямой и обратный ход.
- Одноштоковые модели применяют там, где достаточно классического линейного перемещения в одном направлении с контролируемым возвратом.
- Двухштоковые используют для симметричных перемещений с одинаковыми скоростями и усилиями в обе стороны.
- Телескопические устанавливают в местах с ограниченной длиной для монтажа, но большой необходимой высотой подъема.
- Специальные исполнения проектируют под агрессивные среды, высокие температуры или нестандартные ходы.
- Выбор уплотнений и материалов штока напрямую связан с условиями эксплуатации и частотой циклов.
- Определите требуемое усилие и ход штока, исходя из задачи механизма.
- Подберите рабочее давление и подходящий тип цилиндра с учетом габаритов.
- Согласуйте параметры с дросселями, клапанами и распределителями в схеме.
- Продумайте систему защиты от перегрузок и фиксации положения под нагрузкой.
- Установите регламенты обслуживания, контролируя состояние уплотнений и направляющих.
Гидравлическое оборудование работает как единый организм, где каждый узел выполняет свою задачу и не конфликтует с соседними элементами схемы. При проектировании новых установок или модернизации старых линий важно учитывать не только каталожные данные, но и реальные режимы работы, особенности рабочей среды и требования к безопасности.
