Как проверить заземление оборудования: полное руководство

Безопасность при работе с электрооборудованием является приоритетом номер один. Особенно важно обеспечить надежное заземление, поскольку оно защищает от поражения электрическим током и предотвращает возникновение пожаров. Проверка заземления оборудования – это несложная процедура, которую можно выполнить самостоятельно, но важно знать все этапы и меры предосторожности. В этой статье мы подробно рассмотрим, как правильно проверить заземление, какие инструменты для этого необходимы и какие нормативные требования следует учитывать.

Зачем нужно заземление оборудования?

Заземление – это преднамеренное электрическое соединение корпуса электрооборудования с землей. Оно служит нескольким важным целям:

• Защита от поражения электрическим током: В случае пробоя изоляции и попадания напряжения на корпус, заземление обеспечивает путь для тока к земле, снижая потенциал корпуса до безопасного уровня. Это позволяет избежать поражения электрическим током при прикосновении к оборудованию.
• Обеспечение работы защитных устройств: Заземление создает контур для тока короткого замыкания, что позволяет автоматическим выключателям и предохранителям быстро отключать электропитание при возникновении неисправности.
• Предотвращение пожаров: Короткое замыкание, вызванное отсутствием или неисправностью заземления, может привести к искрению и возгоранию.
• Снижение электромагнитных помех: Заземление помогает снизить электромагнитные помехи, которые могут влиять на работу чувствительного электронного оборудования.

Основные типы заземления

Существует несколько основных типов заземления, используемых в различных электроустановках:

• TN-S: В этой системе нейтральный проводник (N) и защитный проводник (PE) разделены по всей длине. Это обеспечивает наилучшую защиту от поражения электрическим током.
• TN-C: В этой системе нейтральный и защитный проводники объединены в один проводник (PEN) по всей длине. Эта система менее безопасна, чем TN-S, и не рекомендуется для новых установок.
• TN-C-S: В этой системе нейтральный и защитный проводники объединены в один проводник (PEN) в части электроустановки, а затем разделены на отдельные проводники (N и PE).
• TT: В этой системе нейтраль источника питания заземлена напрямую, а корпуса электрооборудования заземлены через отдельный заземлитель.
• IT: В этой системе нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Корпуса электрооборудования заземлены.

Инструменты и оборудование для проверки заземления

Для проведения проверки заземления вам понадобятся следующие инструменты и оборудование:

• Мультиметр: Для измерения напряжения, сопротивления и тока.
• Мегаомметр (мегомметр): Для измерения сопротивления изоляции.
• Измеритель сопротивления заземления (измеритель контура заземления): Специальный прибор для измерения сопротивления заземляющего устройства.
• Клещи для измерения тока утечки: Для измерения тока, протекающего через заземляющий проводник.
• Отвертки, плоскогубцы и другие ручные инструменты: Для доступа к заземляющим контактам и соединениям.
• Перчатки и другие средства индивидуальной защиты: Для обеспечения безопасности при работе с электрооборудованием.

Подготовка к проверке заземления

Перед началом проверки заземления необходимо выполнить следующие подготовительные действия:

1. Отключите электропитание: Отключите электропитание оборудования, которое собираетесь проверять. Убедитесь, что никто не включит его случайно во время работы.
2. Проверьте отсутствие напряжения: Убедитесь с помощью мультиметра, что на оборудовании отсутствует напряжение.
3. Осмотрите оборудование: Внимательно осмотрите оборудование на наличие видимых повреждений, таких как трещины, сколы, оголенные провода и т.д.
4. Подготовьте инструменты: Убедитесь, что все необходимые инструменты и оборудование находятся под рукой и в исправном состоянии.
5. Изучите схему заземления: Если возможно, ознакомьтесь со схемой заземления электроустановки, чтобы понять, как она устроена и где находятся заземляющие проводники.

Методы проверки заземления оборудования

Существует несколько методов проверки заземления оборудования. Выбор метода зависит от типа оборудования, условий эксплуатации и доступности инструментов.

1. Проверка визуальным осмотром

Визуальный осмотр – это самый простой и быстрый способ проверки заземления. Он позволяет выявить явные дефекты и повреждения заземляющих проводников и соединений.

Порядок действий:

• Осмотрите заземляющие проводники: Убедитесь, что заземляющие проводники не повреждены, не имеют обрывов и надежно соединены с корпусом оборудования и заземляющим контуром.
• Проверьте соединения: Убедитесь, что все соединения заземляющих проводников надежно затянуты и не имеют следов коррозии.
• Осмотрите заземляющий контур: Осмотрите заземляющий контур на наличие видимых повреждений, таких как обрывы, коррозия и т.д.

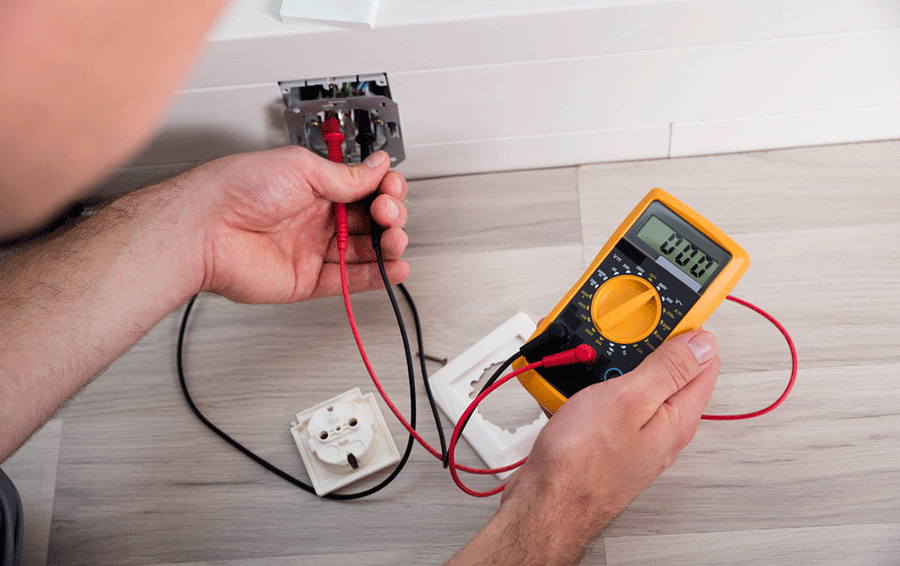

2. Проверка мультиметром (метод "прозвонки")

Этот метод позволяет проверить целостность цепи заземления и убедиться, что между корпусом оборудования и заземляющим контуром существует электрическая связь.

Порядок действий:

1. Установите мультиметр в режим измерения сопротивления (Ом).
2. Подключите один щуп мультиметра к корпусу оборудования, а другой – к заземляющему контуру.
3. Измерьте сопротивление. Сопротивление должно быть минимальным (близким к нулю). Высокое сопротивление указывает на обрыв цепи или плохое соединение.

3. Проверка сопротивления заземления с помощью измерителя сопротивления заземления

Этот метод позволяет измерить сопротивление заземляющего устройства и убедиться, что оно соответствует нормативным требованиям. Это самый точный метод проверки заземления.

Порядок действий:

1. Подключите измеритель сопротивления заземления к заземляющему устройству в соответствии с инструкцией производителя.
2. Установите необходимые параметры измерения.
3. Запустите измерение.
4. Запишите полученное значение сопротивления.
5. Сравните полученное значение с нормативными требованиями.

4. Проверка напряжения прикосновения

Этот метод позволяет проверить, не возникает ли опасное напряжение на корпусе оборудования при возникновении неисправности.

Порядок действий:

1. Создайте искусственную неисправность: Подключите небольшое напряжение (например, 24 В) к корпусу оборудования через резистор.
2. Измерьте напряжение между корпусом оборудования и землей с помощью мультиметра.
3. Напряжение не должно превышать безопасное значение (например, 50 В).

5. Проверка тока утечки

Этот метод позволяет обнаружить ток, протекающий через заземляющий проводник, что может указывать на неисправность оборудования или нарушение изоляции.

Порядок действий:

1. Подключите клещи для измерения тока утечки к заземляющему проводнику.
2. Запустите измерение.
3. Запишите полученное значение тока.
4. Сравните полученное значение с нормативными требованиями. Превышение допустимого значения тока утечки указывает на необходимость поиска и устранения неисправности.

Нормативные требования к заземлению оборудования

Нормативные требования к заземлению оборудования устанавливаются различными стандартами и правилами. В России основными документами, регламентирующими требования к заземлению, являются:

• Правила устройства электроустановок (ПУЭ).
• ГОСТ Р 50571.5.54-2013 "Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие проводники, защитные проводники и проводники уравнивания потенциалов".
• Технический регламент Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011).

Эти документы устанавливают требования к сопротивлению заземляющих устройств, сечению заземляющих проводников, способам соединения и другим параметрам заземления. Необходимо соблюдать эти требования, чтобы обеспечить безопасность и надежность работы электрооборудования.

Типичные ошибки при проверке заземления

При проверке заземления оборудования часто допускаются следующие ошибки:

• Несоблюдение мер безопасности: Работа с электрооборудованием требует строгого соблюдения мер безопасности. Не отключайте электропитание, не используйте неисправные инструменты и не работайте во влажных условиях.
• Неправильный выбор метода проверки: Выбирайте метод проверки в зависимости от типа оборудования, условий эксплуатации и доступности инструментов.
• Неправильное подключение измерительных приборов: Неправильное подключение измерительных приборов может привести к неверным результатам и повреждению оборудования.
• Неправильная интерпретация результатов измерений: Неправильная интерпретация результатов измерений может привести к ложным выводам о состоянии заземления.
• Несоблюдение нормативных требований: Несоблюдение нормативных требований к заземлению может привести к нарушению безопасности и неисправностям оборудования.

Устранение неисправностей заземления

Если в результате проверки заземления обнаружены неисправности, необходимо их устранить. Типичные неисправности заземления и способы их устранения:

• Обрыв заземляющего проводника: Замените поврежденный проводник новым.
• Плохое соединение: Зачистите контакты и надежно затяните соединение.
• Коррозия: Зачистите пораженные участки и обработайте их антикоррозийным составом.
• Высокое сопротивление заземляющего устройства: Увеличьте площадь заземляющего контура или улучшите проводимость грунта.

Рекомендации по обслуживанию заземления

Для обеспечения надежной работы заземления необходимо регулярно проводить его обслуживание:

• Регулярно осматривайте заземляющие проводники и соединения на наличие повреждений и коррозии.
• Периодически измеряйте сопротивление заземляющего устройства.
• Поддерживайте заземляющий контур в чистоте и порядке.
• Устраняйте любые обнаруженные неисправности.

Проверка заземления оборудования – важная процедура, обеспечивающая безопасность людей и сохранность имущества. Регулярное выполнение этой процедуры позволяет выявлять и устранять неисправности, предотвращая поражение электрическим током, пожары и другие аварийные ситуации. Следуя рекомендациям, приведенным в этой статье, вы сможете самостоятельно проверить заземление оборудования и обеспечить его надежную работу. Помните о важности соблюдения мер безопасности при работе с электрооборудованием и не пренебрегайте нормативными требованиями. Если у вас нет необходимого опыта или оборудования, обратитесь к квалифицированному электрику. Безопасность всегда должна быть на первом месте.
