В мире современных технологий и высоких нагрузок к деталям машин и механизмов предъявляются всё более жесткие требования. Они должны быть прочными, износостойкими, долговечными, а иногда – еще и обладать особыми свойствами, например, низким коэффициентом трения или высокой теплопроводностью. Часто однородный материал не способен удовлетворить весь комплекс этих требований. Именно здесь на первый план выходит гениальное в своей простоте решение – биметаллические втулки.
Что такое биметаллическая втулка?

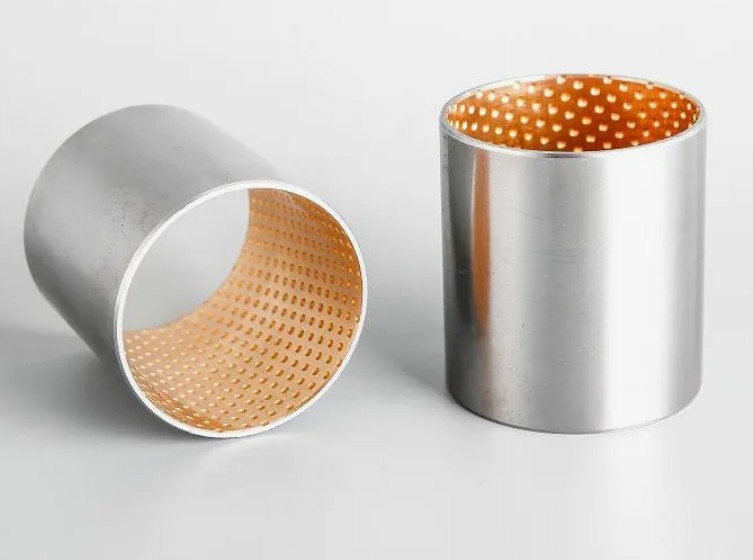

По своей сути, это композитная деталь, состоящая из двух (реже более) разнородных металлов, прочно соединенных между собой на атомарном уровне. Конструктивно она представляет собой стальную основу (корпус), на внутреннюю рабочую поверхность которой нанесен слой антифрикционного сплава – баббита, бронзы, алюминиевого сплава или полимерного покрытия.
Таким образом, биметаллическая втулка сочетает в себе преимущества обоих материалов:
- Прочность и жесткость обеспечивает стальной корпус. Он выдерживает значительные механические нагрузки, вибрации и гарантирует точную посадку в корпус механизма.
- Антифрикционные и противозадирные свойства, а также способность к приработке и удержанию смазки предоставляет внутренний слой. Это снижает коэффициент трения, износ вала и самой втулки, предотвращая заклинивание.
Технологии производства: как соединяют несоединимое
Качество биметаллической втулки напрямую зависит от прочности связи между слоями. Существует несколько ключевых технологий ее достижения:
- Литье под давлением (заливка): Расплавленный антифрикционный сплав (например, баббит) под давлением заливается в подготовленную стальную гильзу. Поверхность гильзы часто предварительно лудят (покрывают слоем олова) для обеспечения наилучшей адгезии. Это классический метод для подшипников скольжения крупных агрегатов.
- Центробежное литье: Стальная заготовка (втулка) раскручивается до высоких скоростей, после чего внутрь нее подается расплав бронзы или баббита. Центробежная сила равномерно распределяет расплав по внутренней поверхности, создавая плотный, беспористый слой с идеальной адгезией. Это один из самых распространенных и надежных методов.
- Плакирование (накатывание, прессование): Готовую биметаллическую ленту или заготовку, где слои уже соединены, подвергают холодной или горячей деформации (прокатке, вытяжке, штамповке) для получения готовой втулки. Так часто производят серийные втулки из сталеалюминиевых композиций.
- Порошковая металлургия: Метод прессования и спекания металлических порошков, позволяющий создавать сложные биметаллические структуры с пористостью, что идеально для самосмазывающихся втулок.
- Гальваническое покрытие (электроосаждение): На стальную основу наращивают слой меди или другого металла. Метод точен, но не всегда обеспечивает достаточную толщину и прочность сцепления для высоконагруженных узлов.
Преимущества перед цельнометаллическими аналогами
Использование биметаллических втулок дает значительные конкурентные преимущества:
- Экономия дорогостоящих материалов: Используется лишь тонкий слой дефицитного антифрикционного сплава (бронзы, баббита), в то время как основная масса – это относительно недорогая сталь.
- Высокая нагрузочная способность: Стальная основа позволяет выдерживать давления до 100-150 МПа и более, что недостижимо для большинства мягких подшипниковых сплавов самих по себе.
- Отличная теплоотдача: Сталь эффективно отводит тепло от зоны трения, предотвращая перегрев и разупрочнение антифрикционного слоя.
- Повышенная усталостная прочность: Биметаллическая структура лучше сопротивляется циклическим нагрузкам.
- Универсальность: Комбинируя материалы основы и покрытия, можно создавать втулки для конкретных условий: для работы в воде (бронза/сталь), в агрессивных средах (нержавеющая сталь/спецсплавы), при высоких скоростях (сталь/баббит) и т.д.
Сферы применения: от бытовой техники до тяжелой промышленности
Биметаллические втулки нашли широчайшее применение практически во всех отраслях машиностроения:
- Автомобилестроение: Опорные втулки распределительных и коленчатых валов, втулки шатунов, рулевых механизмов, подвески, стартеров и генераторов.
- Сельхозтехника и дорожно-строительная техника: Критически важные узлы в условиях ударных нагрузок и абразивного загрязнения (шарниры, оси, опоры).
- Судостроение и энергетика: Огромные подшипники скольжения гребных валов, турбин, дизельных двигателей, где используется биметалл «сталь-баббит».
- Промышленное оборудование: Направляющие, опоры валов, втулки цилиндров в станках, прокатных станах, дробилках, насосах и компрессорах.
- Бытовая техника и электроинструмент: Дешевые и эффективные втулки в стиральных машинах, пылесосах, дрелях, где часто используют сталь в сочетании с пористой бронзой, пропитанной маслом (самосмазывающиеся втулки).
Перспективы развития
Направления развития биметаллических втулок сегодня сосредоточены в области:
- Новых материалов: Использование наноструктурированных покрытий, полимерных композитов (PTFE, PEEK), аморфных сплавов для внутреннего слоя.
- Улучшения адгезии: Разработка новых промежуточных слоев и методов обработки поверхности для абсолютной нераздельности материалов.
- Аддитивных технологий: 3D-печать позволяет создавать втулки со сложной внутренней структурой, каналами смазки и градиентным переходом от одного материала к другому.
- «Умных» покрытий: Исследуются материалы, способные менять свои свойства в зависимости от температуры или нагрузки.
Биметаллическая втулка – это яркий пример того, как инженерная мысль, используя принцип синергии, создает продукт, превосходящий сумму своих частей. Сочетая в себе, казалось бы, несочетаемое – твердость стали и «мягкость» подшипникового сплава – она стала незаменимым элементом, обеспечивающим надежность и долговечность бесчисленного множества механизмов вокруг нас. От скромной втулки в домашней кофемолке до гигантского подшипника в гидротурбине – этот симбиоз металлов продолжает оставаться ключевым решением в узлах трения скольжения, экономя ресурсы и продлевая жизнь сложной технике.
